ATTE IP-9-11-L2

10PORTOVÝ EXTERNÍ POE PŘEPÍNAČ ATTE IP-9-11-L2

Sada 9 IP kamer, ve venkovním krytu ABOX-L2, napájení 96W, PoE switch 10 portů 10/100Mbps (9xPoE + 1xUplink), elektronické pojistky, režim Long Range, typ IP-9-11-L2

Účel

IP-9-11-L2 je hotová sada určená k napájení IP kamerových systémů, která se skládá z 9 IP kamer . Elektronická ochrana výstupů PoE zajišťuje nepřetržitý provoz celého systému v případě zkratu nebo přetížení jednotlivých napájecích větví a automatické obnovení napětí po odeznění poruchy. Režim "Long Range" umožňuje následující zvýšení přenosového dosahu na 280 m pomocí standardního krouceného páru UTP

Sady s přepínačem PoE jsou navrženy pro spolupráci s IP kamerami a dalšími síťovými zařízeními napájenými pomocí PoE 802.3at/af a PoE PASSIVE.

Venkovní skříně řady ABOX plast odolný proti UV záření a povětrnostním vlivům představuje vhodné řešení problému ochrany zařízení a kabelových přípojek instalovaných ve venkovním prostředí. Vysoce kvalitní plast zajišťuje odolnost vůči UV záření a dalším nepříznivým povětrnostním podmínkám. Nabízené modely jsou vybaveny montážní deskou se speciálním vzorem otvorů v mřížce 10,8 mm. To je kompatibilní s roztečí montážních otvorů vestavěných modulů. Toto systémové řešení umožňuje vertikální nebo horizontální montáž vybraných zařízení do kteréhokoli z otvorů v montážní desce.

Klíčové vlastnosti a funkce

• možnost napájení 9 přijímačů PoE 802.3at/af nebo PASSIVE
• přenos dat až na 280 m (v režimu Long Range)
• elektronická pojistka nezávisle pro každý kanál PoE (automatický návrat)
• na vybraných portech PoE lze vypnout napájení
• jasná optická indikace stavu napájení a přenosu dat
• až 70W výkon na portu LAN_5 PoE IN/OUT
• až 40W výkon na zbývajících portech PoE
• snadné a rychlé uvedení do provozu bez nutnosti konfigurace parametrů
• vysoká účinnost napájecího modulu (>90 %)
• snadná a rychlá údržba instalace díky modulární konstrukci
• snadné rozšíření a škálování systému připojením dalších přepínačů xPoE / IP a IPB / IPUPS
• instalace modulů do libovolné volné části montážní desky (rastrový systém)
• kryt a plášť spojené drátem pro usnadnění servisu
• možnost uchovávat zásobu kabelů uvnitř pouzdra
• vstup kabelů přes vývodky instalované v krytu: 10xM16 a 1xM20
• součástí dodávky jsou 4 držáky, které umožňují montáž skříně, aniž by bylo ohroženo krytí IP56
• volitelný adaptér ADD-PMAL umožňuje snadnou instalaci na sloupy nebo sloupy veřejného osvětlení (prodává se samostatně)

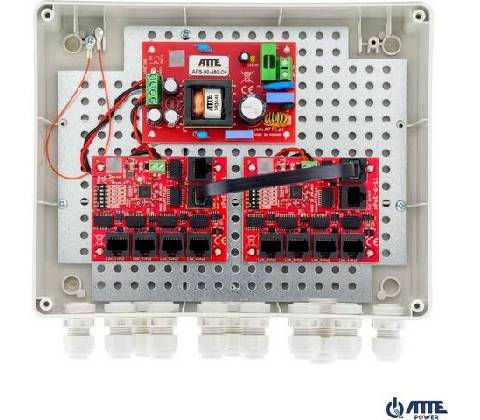

Sada obsahuje:

• 1x skříň ABOX-L2
• 1x napájecí zdroj APS-90-480-OF
• 2x přepínač xPoE-6-11-OF

Technické specifikace

Porty LAN10 portů RJ45 10/100Mbps (9xLAN+PoE, 1xUplink)Podporované přijímače PoE (standardní / maximální výkon)802.3af - až 15,4W LAN_1...LAN_5802.3at - až 30W LAN_1...LAN_5PoE PASSIVE - až 70W LAN_5 / až 40W LAN_1...LAN_4Výstupy PoE (standardní / výkonový režim)LAN_1...LAN_5PoE PASIVNÍ, režim B (4,5+) (7,8-)Ochrana výstupů PoE (nadproud / zkrat)LAN_1...LAN_40,75A / elektronika (automatický návrat)LAN_51,25A / elektronika (automatický návrat)Mikrospínače SW1přepínač 1 "MODE"- provozní režim přepínače přepínače 2...6 "PoE ON/OFF"- napájení PoE na portech LAN_1...LAN_5Provozní režim "Standardní"přepínač 1 "MODE" v poloze OFFLAN_1...LAN_6 - dosah až 100m (10/100Mbps)Provozní režim "Dlouhý dosahpřepínač 1 "MODE" v poloze ONLAN_1...LAN_4 - dosah až 280m (10Mbps)LAN_5...LAN_6 - dosah až 100m (10/100Mbps)Síťový adaptér (typ / typ)impulsní SMPS /APS-90-480-OFNadproudová ochrana výstupu PSU9A, elektronická ochrana, po zkratu nutný restartTepelná ochrana napájecího zdrojeTSD (tepelné vypnutí) 130 °C, vyžaduje restartování systémuRozsah vstupního napětí zdroje / ochrana vstupu180...240VAC / T3,15A F1 pojistkaVýstupní výkon zdroje (trvalý)96WÚčinnost napájení92% @90WVýstupní napětí napájecího zdroje (napájení kamer PoE)48V +/-2%Montáž pouzdramontáž na stěnu, montážní držákyInstalace zařízení uvnitř skříněsystémové děrování 4,8 mm v rastru 10,8 mmRozsah provozních teplot-25°C...+40°CKryt (typ / materiál / barva / kabelový vstup)ABOX-L2 / plast /RAL7035 šedá / vývodky 10xM16 a 1xM20Rozměry / čistá hmotnost / stupeň ochrany240x190x90mm / 1kg / IP56
