Atte xPoE-3-11A

Switch xPoE-3-11A ATTE3 porty 10/100Mbps – extender signálu, 1xPoE IN 802.3at/af + 2xPoE OUTPopis produktu: xPoE-3-11A je nespravovatelný síťový přepínač PoE pracující jako extender (opakovač) sítě LAN a napájení PoE. Zařízení regeneruje síťový signál a přenáší napájení PoE na vybrané výstupy. Nejčastěji se používá jako zesilovač pro prodlužování sítě na úsecích delších než 100 m. Navíc je ideální jako „aktivní rozdělovač“ v situacích, kdy potřebujeme na jednom kabelu UTP spustit několik přijímačů PoE (např. několik IP kamer), nebo když je potřeba další odbočka sítě.

Nespravovatelné PoE switche bez napájecího zdroje řady xPoE jsou určeny pro spolupráci s IP kamerami a dalšími síťovými zařízeními napájenými ve standardech PoE 802.3at/af a PoE PASSIVE. Zařízení má velmi malé rozměry, což umožňuje snadné zabudování do malých prostor.

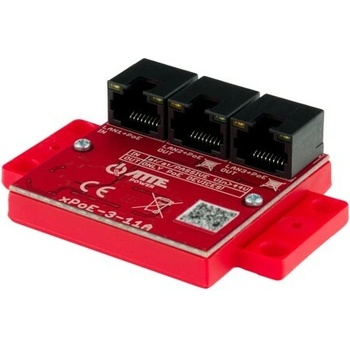

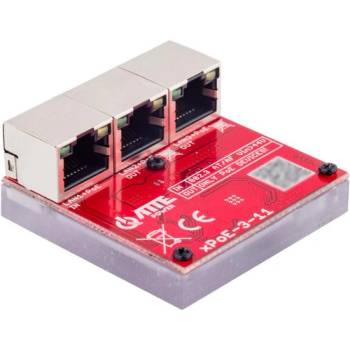

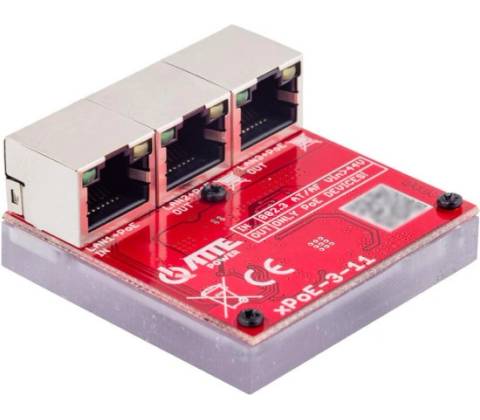

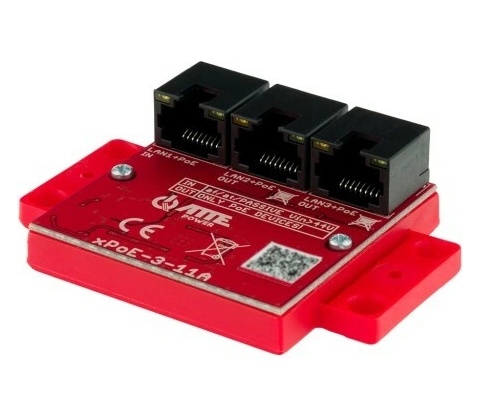

Promyšlená konstrukce zařízení sama o sobě představuje pouzdro. Kombinace laminátu s frézovaným polykarbonátem zajišťuje krytí a izolaci při co nejmenších rozměrech zařízení. Rozložení konektorů RJ-45 také není náhodné – díky němu zapojené konektory RJ45 nezabírají žádné další místo.

Nejdůležitější vlastnosti: ✅miniaturní konstrukce umožňuje montáž do základny kamery, ✅ napájen z jiného PoE switche standardu 802.3at, 802.3af nebo pasivního (port PoE IN), ✅ možnost napájení až 2 přijímačů PoE 802.3at/af nebo Passive (porty PoE OUT), ✅ až 40 W celkového výkonu, ✅ kaskádové napájení (jeden switch napájí další), ✅ snadné a rychlé spuštění bez nutnosti konfigurace parametrů, ✅ velmi nízká spotřeba energie (< 0,5 W), ✅ sekvenční start PoE výstupů.

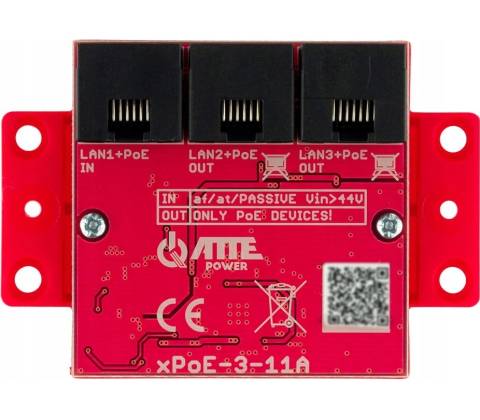

Technické údaje: ⏩ Porty LAN:

• 3 porty RJ45 10/100Mbps (auto MDI-MDIX, autonegotiation)
• 1 x LAN+PoE IN
• 2 x LAN+PoE OUT

⏩ Funkce portů: LAN 1: VSTUP PoE (napájení switche): Pasivní (až 40 W) nebo 802.3 at (až 30 W) nebo 802.3 af (až 15 W); PINY PoE: 1,2 (V+/-) 3,6 (V+/-) a/nebo 4,5 (V+/-) 7,8 (V+/-) ⏩ Funkce portů:

• LAN 2: VÝSTUP PoE (napájení dalšího extenderu nebo kamery): Pasivní; PINY PoE: 1,2 (V-) 3,6 (V+) 4,5 (V+) 7,8 (V-)
• LAN 3: VÝSTUP PoE (napájení kamery): Pasivní; PINY PoE: 4,5 (V+) 7,8 (V-)

• ⏩ Funkce portů: LAN2...LAN3: Sekvenční zapínání výstupů PoE: LAN2...LAN3 (při spuštění nebo po zkratu)
• ⏩ Výběr standardu PoE (at/af): LAN1 (PoE IN): automatický, standardně 802.3at, pokud je podporován switch
• ⏩ Napájecí napětí: LAN1: 44 ... 56 VDC (Vin)
• ⏩ Výstupní napětí: Vout = Vin
• ⏩ Příkon: 0,5 W

⏩ Zabezpečení portů:

• LAN 1 ... LAN 3: Přepěťová ochrana
• LAN 1: Ochrana proti přetížení 1A s návratem do auta

⏩ Signalizace provozu:

• LED v konektorech RJ45:
• LAN 1 (žlutá) – napájení zařízení
• LAN 2 ... LAN 3 (žlutá) – přítomnost napájení PoE
• LAN 1 ... LAN 3 (zelená) – propojení a přenos dat

• ⏩ Konstrukce pouzdra: Polykarbonát
• ⏩ Pracovní teplota: -25 °C... +65 °C
• ⏩ Stupeň ochrany: IP20
• ⏩ Rozměry: 51 x 51 x 23 mm
• ⏩ Hmotnost: 0,042 kg
