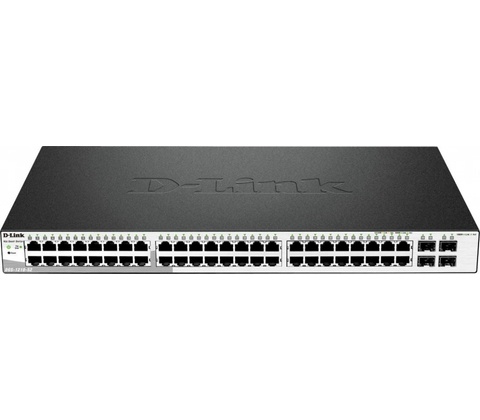

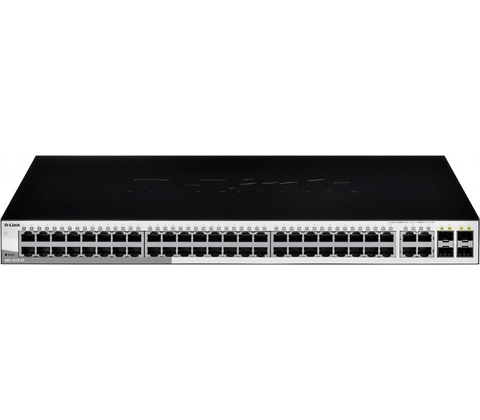

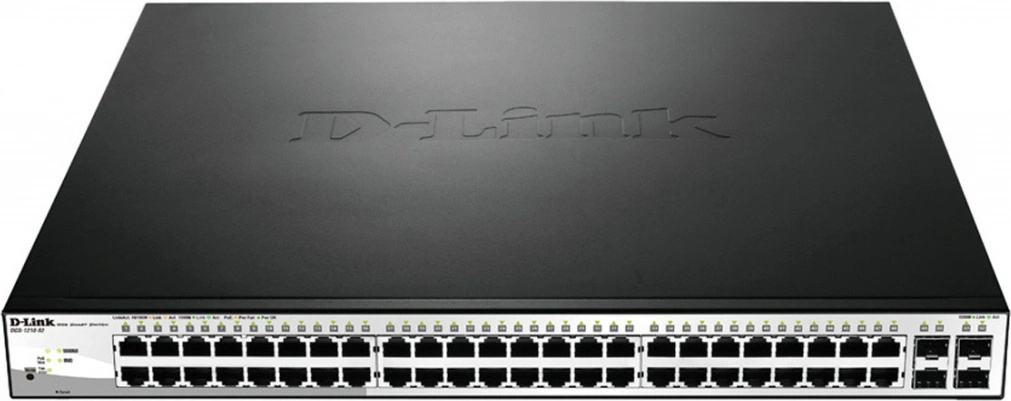

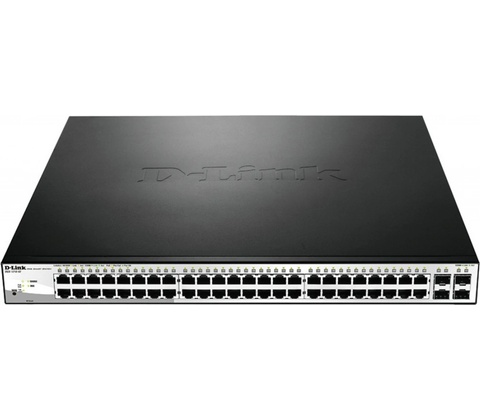

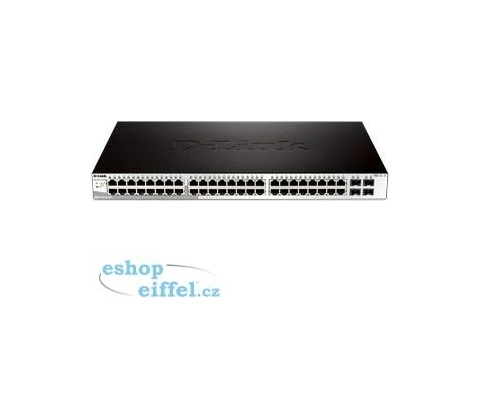

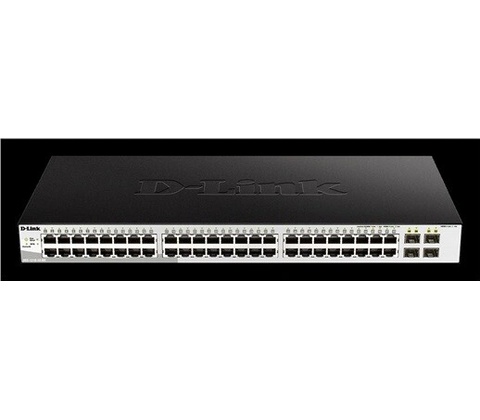

D-Link DGS-1210-52

Popis

Již páta generace Gigabit Smart přepínačů D-Link řady DGS-1210 (v prodeji od roku 2018) nabízí výkonnější hardware, větší flexibilitu portů a více funkcí. Model DGS-1210-52 (HW revize F1) je 52-portový L2/L3 Gigabit Ethernet Smart+ Managed switch bez větráků, vhodný pro SMB a přístupové Enterprise sítě. Je osazen 48 porty 10/100/1000Base-T RJ-45 a 4x Gigabit Combo porty RJ-45/SFP, kde SFP sloty jsou dvourychlostní a podporují Gigabit SFP i Fast Ethernet SFP moduly.

Switch DGS-1210-52 nabízí podporu IPv6 a pokročilou sadu L2 funkcí, jako jsou virtuální sítě VLAN, funkce kvality služeb QoS, LACP agregace linek, IGMP Snooping pro provoz multicast videa, bezpečnostní funkce 802.1x Radius a ACL, Spanning Tree protokoly STP/RSTP pro kruhové topologie a MSTP pro řízení smyček samostatně v každé VLAN. Podporovaný je také L3 statický IPv4/IPv6 routing, který je určen pro směrování mezi VLAN sítěmi a dovoluje nastavit čtyři IP rozhraní. Kapacita routovací tabulky je 124 IPv4 resp. 50 IPv6 záznamů.

Funkce Voice VLAN detektuje připojení IP telefonů a přiřazuje je automaticky do samostatné VLAN s vyšší prioritou. Novinkou je unikátní Surveillance mód, který pomocí MAC adres, LLDP a ONVIF protokolů dokáže detekovat prvky IP kamerových systémů (IP kamery, NVR) od různých výrobců a automaticky je přiřadit do oddělené video-VLAN s vyšší prioritou. Přepínač zobrazí topologii sítě také přímo ve webovém rozhraní přepínače. Výrazně se tak zjednodušuje a urychluje nasazení a správa firemní sítě a IP kamerových systémů.

Správa přepínače je z intuitivního webového rozhraní nebo pomocí SNMP příkazů. Kompaktní sada Telnet CLI příkazů umožňuje základní nastavení přepínače (nastavení IP adresy, hesla, reset, reboot, ping, upgrade FW, nahrání/zálohování konfigurace, show, debug). Podpora Dual Image a Dual Configuration umožňuje nahrání dvou firmwarů nebo konfiguračních souborů do přepínače. Upgrade firmwaru nebo změnu v nastavení sítě není nutné provést okamžitě, ale lze ji odložit.

K dispozici je také bezplatný softwarový nástroj D-Link Network Assistant (DNA), který nabízí základní správu a dohled nad více přepínači v síti. Nástroj DNA prohledá síť a najde přepínač i v případě, kdy jeho IP adresa (např. defaultní IP adresa) není ve stejném L2 segmentu. Následně lze provést základní nastavení, rozdělení přepínačů do pracovních skupin a hromadnou správu, upgrade či zálohu. V rozsáhlých podnikových sítích je možné spravovat přepínače centrálně pomocí pokročilé NMP plaformy D-View 7 (zdarma pro 25 zařízení, více info a online demo na )

TECHNICKÁ SPECIFIKACE

Features

Green Technology

• Link status detection
• Port shut-off
• System hibernation
• Time-based PoE (PoE models only)

Security Features

• Access Control Lists (ACLs)
• D-Link Safeguard Engine protects the CPU from broadcast/multicast/unicast flooding
• Port Security supports up to 64 MAC addresses per port
• ARP Spoofing Prevention
• Smart Binding

Intuitive Management

• D-Link Network Assistant (DNA) utility or multilingual Web UI
• Built-in SNMP MIB for remote NMS (D-View 7.0)
• Compact Command Line Interface (CLI) through Telnet

Advanced Features

• Static route
• Surveillance Mode
• Auto Voice VLAN
• Dual software images
• Dual configuration files

Interface

Number of 10/100/1000BASE-TX ports *DGS-1210-52/52MP - 48 ports

Number of Combo 1000BASE-TX/SFP ports *DGS-1210-20/28/28P/28MP/52/52MP - 4 ports

PoE Supported Models (Standard(s)/Number of Ports/Maximum Power Budget) *DGS-1210-52MP (802.3af/802.3at/52 ports/370W)

Performance

Switch Capacity *DGS-1210-52/52MP - 104 Gbps 64-Byte Packet Forwarding Rate *DGS-1210-52/52MP - 77.4 Mpps

MAC Address Table Size *8K

Packet Buffer Memory *DGS-1210-52/52MP -12 Mbits

Jumbo Frame *Up to 10,000 Bytes

Physical & Environmental

Power Consumption (Standby/Maximum) *DGS-1210-52 - 13.9W / 34.2W

Power Input *DGS-1210-10/10MP/20/26/28/28P/28MP/52/52MP - 10 to 240 VAC, 50/60HZ internal universal power supply

Dimensions (W x D x H) *DGS-1210-52 - 440 x 210 x 44 mm

Weight *DGS-1210-52 - 3.46 kg

Ventilation *DGS-1210-52 - fanles

Heat Dissipation *DGS-1210-52 - 116.7 BTU per hour

Temperature

• Operating: -5° to 50°C (23° to 112°F)
• Storage: -20° to 70°C (-4° to 158°F )

Humidity

• Operating: 0% ~ 95% non-condensing
• Storage: 0% ~ 95% non-condensing

Certification

• EMI: CE Class A, VCCI Class A, FCC Class A, BSMI, CCC
• Safety: CB, UL, BSMI, CCC

Software Feature

L2 Features *MAC Address Table 8K entries *IGMP Snooping

IGMP v1/v2 Snooping

IGMP v3 awareness

Supports 256 IGMP groups

Supports at least 64 static multicast addresses

IGMP per VLAN

Supports IGMP Snooping Querier

• Loopback Detection
• 802.3ad Link Aggregation:

Maximum of 8 groups/8 ports per group

• LLDP
• LLDP-MED
• Jumbo Frame

Up to 10,000 bytes *Spanning Tree Protocol 802.1D STP 802.1W RSTP 802.1s MSTP *Flow Control 802.3x Flow Control

HOL Blocking Prevention *Port Mirroring

One-to-One

Many-to-One

Supports Mirroring for Tx/Rx/Both *Multicast Filtering

Forwards all unregistered groups

Filters all unregistered groups *Configurable MDI/MDIX

MLD snooping v1/v2 (256 groups)

VLAN

• 802.1Q
• VLAN Group

Max. 256 static VLAN groups

• Configurable VID from 1 - 4094
• Asymmetric VLAN
• Auto Voice VLAN

Max. 10 user-defined OUI

Max. 8 default OUI *Auto Surveillance VLAN

Quality of Service (QoS)

• 802.1p Quality of Service
• 8 queues per port
• Queue Handling

Strict

Weighted Round Robin (WRR) *Bandwidth Control

Port-based (ingress/egress, min granularity 10/100/1000 is 16 Kbps) *QoS based on: 802.1p priority queues

DSCP

MAC address

EtherType

IP address

Protocol type

ToS

IP preference

IPv6 Traffic Class

TCP/UDP port

L3 Features *IP interface

Supports 4 interfaces

• IPv6 Neighbor Discovery (ND)
• Static routing

124 IPv4 static route entries 50 IPv6 static route entries

Access Control List (ACL)

• Max. 50 access lists
• Max. 768 rules shared by IPv4, MAC, and IPv6
• Each rule can only be associated with a single port
• ACL based on

MAC address 802.1p priority mask

VID mask

Source/destination MAC address mask

EtherType mask

IP address

Source/destination IP address mask

DSCP mask

Protocol type mask

TCP/UDP port number mask

IPv6 address

Source/destination IP address mask

DSCP mask

Protocol type mask

TCP/UDP port number mask

IPv6 traffic class mask

Security

• Broadcast/Multicast/Unicast Storm Control
• D-Link Safeguard Engine
• Traffic segmentation
• SSH v2
• TLS v1.0
• DoS attack prevention
• 802.1X Port-based Access Control
• Port Security

Supports up to 64 MAC addresses per port *ARP Spoofing Prevention

Max. 127 entries

• DHCP Server Screening
• IP-MAC-Port Binding (Smart Binding)

ARP Inspection

Max. 256 entries

IPv4 Inspection

Max. 127 entries

IPv6 Inspection

Max. 63 entries

DHCP Snooping

Max. 512 entries

AAA *802.1X Authentication

Supports local/RADIUS database

Supports port-based access control

Supports EAP, OTP, TLS, TTLS, PEAP

Max. 128 entries when using local database

• IPv6 RADIUS server
• Support MD5 authentication

OAM

• Cable diagnostics
• Factory reset

Management

• Web-based GUI
• D-Link Network Assistant Utility
• Compact CLI
• Telnet Server
• TFTP Client
• Configurable MDI/MDIX
• SNMP

Supports v1/v2c/v3

• SNMP Trap
• Backup/upgrade firmware
• Smart Wizard
• Upload/download configuration file
• BootP/DHCP Client
• System Log

Max. 500 log entries

• SNTP
• ICMP v6
• IPv4/v6 Dual Stack
• DHCP Auto Configuration
• Time setting

SNTP

• RMONv1
• Trusted host
• Dual image
• Dual configuration

Green V3.0 Technology *Power Saving by:

Link Status

Time-based PoE: PoE ports can be turned on/off by port or system through schedule

System hibernation

Port shut off

Cable length detection

MIBs

• RFC1212 Concise MIB Definitions
• RFC1213 MIBII
• RFC1215 MIB Traps Convention
• RFC1493 Bridge MIB
• RFC1157, RFC2573, RFC2575, RFC2576 SNMP MIB
• RFC1442, RFC1901, RFC1902, RFC1903, RFC1904, RFC1905, RFC1906, *RFC1907, RFC1908, RFC2578, RFC3418 SNMPv2 MIB
• RFC271, RFC1757, RFC2819 RMON MIB
• RFC2021 RMONv2 MIB
• RFC1398, RFC1643, RFC1650, RFC2358, RFC2665 Ether-like MIB
• RFC2674 802.1p MIB
• Interface Group MIB
• RFC2618 RADIUS Authentication Client MIB
• RFC4022 MIB for TCP
• RFC4113 MIB for UDP
• RFC2389 MIB for Diffserv.
• RFC2620 RADIUS Accounting Client MIB
• Private MIB
• PoE MIB
• DDP MIB
• LLDP-MED MIB

RFC Standards

• RFC791 IP
• RFC768 UDP
• RFC793 TCP
• RFC792 ICMPv4
• RFC2463, RFC4443 ICMPv6
• RFC826 ARP
• RFC1321, RFC2284, RFC2865, RFC2716, RFC3580 Extensible Authentication Protocol (EAP)
• RFC2573 SNMP Applications
• RFC2461, RFC4861 Neighbor Discovery for IPv6
• RFC2462, RFC4862 IPv6 Stateless Address Auto-configuration (SLAAC)
• RFC2464 IPv6 over Ethernet and definition
• RFC4291 IPv6 Addressing Architecture
• RFC2893, RFC4213 IPv4/IPv6 dual stack function
