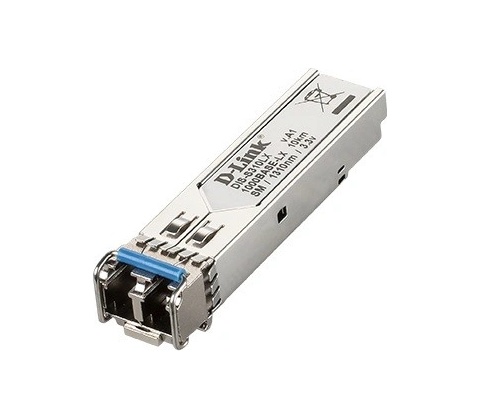

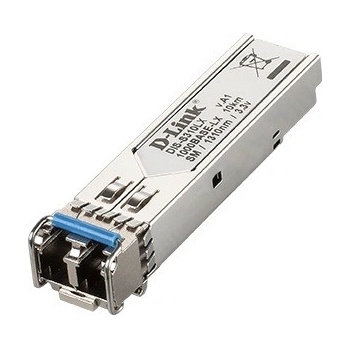

D-Link DIS-S310LX

Rozšiřte dosah sítě bez komplikací — spolehlivé a odolné optické propojení mezi lokalitami.

SFP transceiver D‑Link DIS‑S310LX nabízí 1,25 Gb/s přenos přes single‑mode vlákno s duplexním LC konektorem a dosahem až 10 km. Díky 1310 nm vlnové délce, napájení 3,3 V a provoznímu rozsahu -40 až +85 °C se hodí pro nasazení v běžných i průmyslových prostředích. Modul podporuje standard 1000Base‑LX a snadno se integruje do SFP slotů switchů a mediakonvertorů.

Kompatibilita a použití

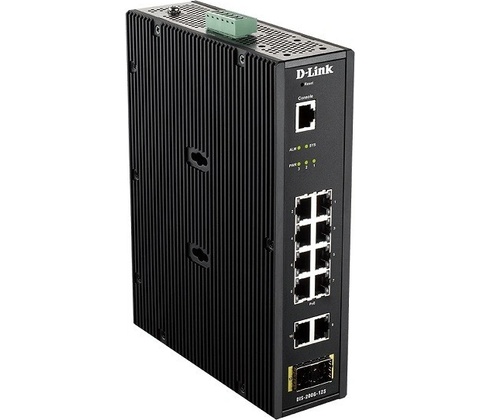

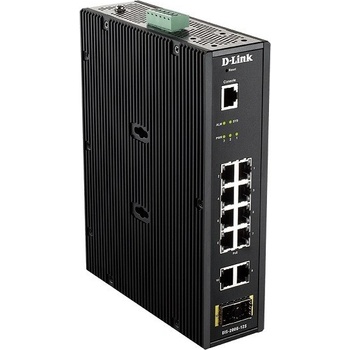

Modul D‑Link DIS‑S310LX je určen jako SFP transceiver pro zařízení podporující 1000Base‑LX. Nasadíte ho do SFP slotu switchů, routerů nebo mediakonvertorů, které akceptují mini‑GBIC moduly a umožňují optické backbone spoje.

Výkon a dosah

Propojte lokality bez opakovačů: modul přenáší data rychlostí 1,25 Gb/s na vzdálenost až 10 km při použití single‑mode vlákna. Vlnová délka 1310 nm zabezpečuje standardní long‑reach přenos pro jednovidové trasy.

Průmyslová spolehlivost

Provozní rozsah -40 až +85 °C a označení průmyslového provedení (IP30+) umožňují instalaci i v náročnějších podmínkách. Modul zvládá širokou škálu teplot a vlhkostí a má vysoké MTBF pro nepřetržitý provoz.

Elektrické a mechanické parametry

Modul je napájen z SFP slotu při 3,3 V a max. vstupním proudu 300 mA. Fyzické rozměry a hmotnost (cca 20 g) odpovídají standardu mini‑GBIC, takže zapadne do běžných SFP portů bez úprav.

Jednoduchá integrace do sítě

Zapojení je přímé: vložte modul do SFP slotu, spojte duplexní LC kabely a ověřte linku v managementu switche. Díky standardním rozhraním se integrace do existující infrastruktury provádí bez složitého nastavování.

Klíčové vlastnosti

• - 1000Base‑LX (1,25 Gb/s) pro gigabitové optické spoje
• - Dosah až 10 km na single‑mode 9/125 µm vlákno
• - Duplexní LC konektor pro standardní optické propojení
• - Průmyslové provedení (IP30+) a široký provozní rozsah -40 až +85 °C
• - Napájení z SFP slotu: 3,3 V, max. proud 300 mA

Důležité vědět

Vhodné použití:

• Pro propojení switchů mezi budovami do 10 km — ideální pro rozšíření síťového páteřního spoje.
• Na nasazení v průmyslovém prostředí — široký teplotní rozsah a průmyslové provedení.
• K vytvoření spolehlivého optického backbone‑u v datových centrech či kampusech.

Limity:

• Není vhodné pro napájení PoE zařízení — modul přenáší pouze data, nenahrazuje PoE řešení pro napájení koncových zařízení.
• Nenahrazuje router — modul slouží k optickému přenosu v rámci sítě, nenabízí směrovací funkce nebo NAT.
• Nenahrazuje WiFi access point — modul nezajišťuje bezdrátové připojení, je určen výhradně pro optické spojení mezi síťovými prvky.

Požadavky a doporučení:

• Single‑mode 9/125 µm vlákno — pro dosažení deklarovaného dosahu a kvality přenosu.
• Duplexní LC konektory a čisté konektory — zajistěte správné ukončení a čistotu konektorů pro nízký útlum.
• SFP slot s napájením 3,3 V a podporou 1000Base‑LX — switch nebo zařízení musí podporovat mini‑GBIC moduly.

Varování:

• Provoz v nesprávném pásmu světla — použijte pouze single‑mode vlákno (9/125 µm) na 1310 nm, jinak dojde k vysokému útlumu signálu.
• Citlivost na ESD a prach — při manipulaci dodržte antistatiku a chraňte optické konektory dust‑capem.
• Překročení provozního rozsahu — nepoužívejte mimo -40 až +85 °C, překročení může způsobit selhání nebo zhoršení parametrů.

Často kladené otázky

Je tento modul kompatibilní se standardními switchi?

Ano. D-Link DIS-S310LX je SFP modul pro single‑mode vlákno a funguje se standardními switchi, které mají SFP slot podporující 1,25 Gb/s. Ověřte kompatibilitu se seznamem podporovaných modulů u výrobce switche.

Mohu ho použít na multimode kabel nebo potřebuji něco jiného?

Modul pracuje pouze na single‑mode 9/125 µm vláknech s duplexními LC konektory. Pokud používáte multimode kabel, musíte použít odpovídající multimode transceiver nebo konvertor.

Jak daleko dokáže signál modul přenést?

Dosah modulu je až 10 km na jednovidové vlákno při standardních podmínkách. Skutečný dosah závisí na kvalitě vlákna, konektorů a útlumu spojů.

Jaké napájení a požadavky na slot mám připravit?

Modul vyžaduje napájení 3,3 V z SFP slotu a spotřebuje do 300 mA. Připravte kompatibilní SFP slot ve switchi a dodržte ESD postupy při instalaci.

Lze tento modul použít k napájení PoE zařízení?

Ne. Modul není určen k napájení PoE zařízení — slouží výhradně pro optické přenosy dat. Pro napájení PoE zařízení potřebujete PoE‑switch nebo injektor.

Jak bezpečně modul instalovat do switche?

Ano, můžete. Při výměně dodržujte ESD opatření, použijte dust‑cap a ověřte, že switch podporuje 1000Base‑LX. Po instalaci zkontrolujte linku v managementu switche.
