Planet IGS-20160HPT

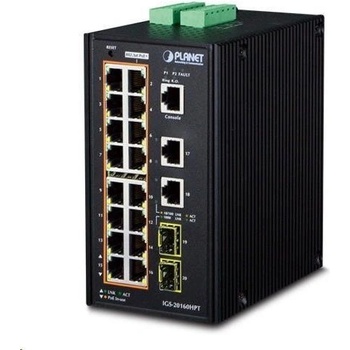

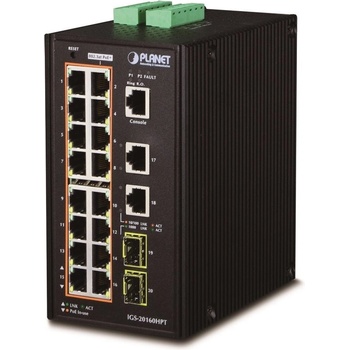

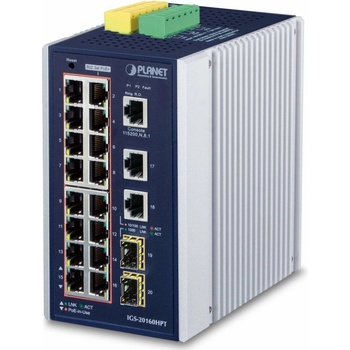

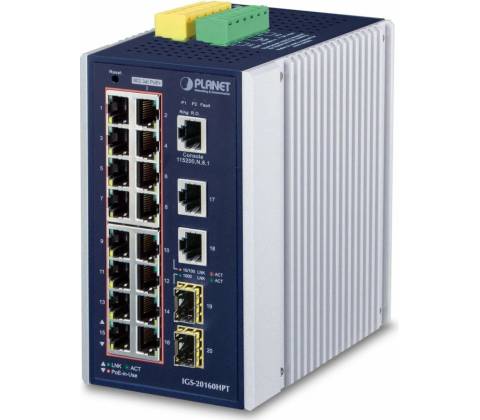

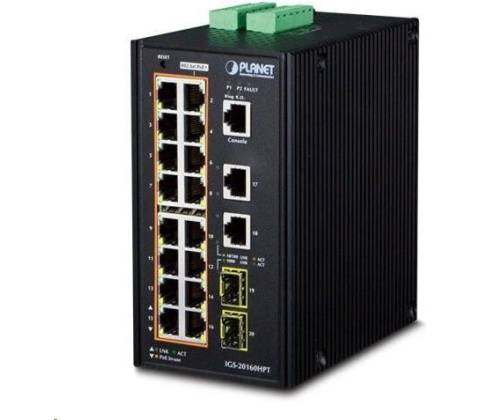

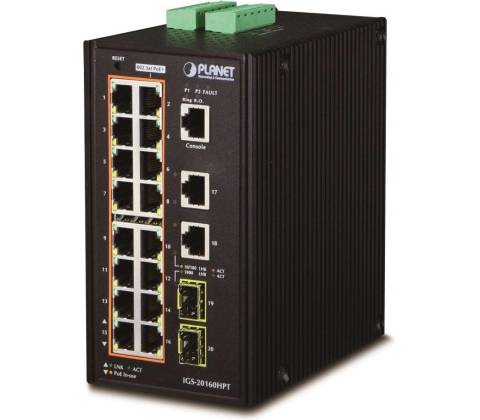

PLANET IGS-20160HPT

PoE průmyslový spravovatelný L2/L3 přepínač 18x 10/100/1000Base-T se 16 PoE injektory, 2x SFP 100/1000Base-X (SFP-DDM), 2x DI/DO; celkový napájecí výkon do 320 W. Web/SNMPv3 management, statický routing, email notifikace, 255 VLAN 802.1Q sítí, Spanning Tree, Rapid Spanning Tree, agregace linek 802.3ad LACP,

Port shaper, QoS, LLDP, DHCP Snooping, podpora IPv4/IPv6. Možnost redundantního napájení v rozsahu DC 48-56 V, krytí IP30, hliníková skříň, pracovní teplota -40 až 75 °C. Diagnostika kabeláže. Přepěťová ochrana ESD LAN i napájecích portů do 6 kV. Montáž na DIN lištu nebo přímo na zeď.

Inteligentní přepínače pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy. Zároveň poskytují vynikající možnosti vícenásobných propojení pro dosažení robustnosti propojení systémů s velmi nízkou dobou zotavení.

IGS-20160HPT je vybaven pro redundanci kromě dobře známé metody Spanning Tree (jejíž doba zotavení je v řádu sekund) především specializovanou funkcí ERPS (Ethernet Ring Protection Switching), která má dobu zotavení a nalezení nové cesty do 50ms. Je podporováno statické L3 routování pro až 32 pravidel a 128

VLAN rozhraní. Přepínače řady IGS se snadno instalují na standardní DIN lištu nebo přímo na zeď a umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak jsou vhodné pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN

ISP aplikace). Jejich velkou předností je prodloužená střední doba mezi výskytem poruch (MTBF)!

Nová generace modulu IGS-20160HPT má funkci kyberneticko-bezpečnostní ochrany, která zvyšuje bezpečnost kritických sítí a chrání před zásahy zvenčí. Nový

IGS-20160HPT disponuje rozšířenou pamětí a upgradovaným jádrem protokolů SSH,

TLS a SSL, které poskytují robustní ochranu proti pokročilým hrozbám. Zahrnuje řadu funkcí jako je DHCP Snooping, IP Source Guard, ARP Inspection Protection, 802.1x a MAC síťový přístup, UDLD, GVRP, RADIUS, TACACS + správa uživatelských účtů, autentizace SNMPv3 a jiné.

PORTY

• 18 x RJ-45 10/100/1000BASE-T
• 2 x SFP 1000BASE-SX/LX/BX
• 1 x RJ-45 (RS-232) port sériové konzol

PAMĚŤ

• 8k MAC adres
• buffer 4MBits

PROPUSTNOST

• sběrnice 40 Gbps
• provozně 29,7 Mpps (64B)

Podpora přenosu: JumboFrame 9 KB

• VERZE IP PROTOKOLU
  • IPv4
  • IPv6

PROVEDENÍ

• DIN lišta
• na zeď

NAPÁJENÍ

• duálně 48-56 V DC
• připojení není nutné ale je doporučené ze dvou různých zdrojů (nejsou

součástí balení) * celkový příkon do 349 W

• Ochrana: ESD do 6 kV
• Provozní teplota: -40 °C - 75 °C
• Rozměry: 152 x 107 x 84 mm
• Hmotnost: 1533 g

SPRÁVA

• konzole
• Telnet
• Web
• SNMP SSH/SSL
• SNMP v1
• v2c
• v3

• ŘÍZENÍ PŘÍSTUPU
  • Protokol ACL založený na IP a MAC
  • 123 pravidel
• L3 STATICKÝ ROUTING
  • 32 pravidel
  • 8 VLAN rozhraní
• ACL FILTR A BONDING
  • IP ACL, filtrace provozů dle IP adresy, protokolu, portu, TCP příznaků
  • MAC ACL, filtrace provozů dle MAC adresy, dle VLAN ID a kombinací příznaků

priorit

• PRIORIZACE PROVOZU QOS
  • 8 úrovní
  • priorizace provozu dle portu
  • DSCP/ToS v IP paketu
  • 802.1p nebo 802.1Q značky

Port shaper nastavení v rozpětí 500 Kb - 1000 Mbps

• PODPORA VLAN
  • IEEE 802.1Q
  • až 255 VLAN skupin, až 4094 VLAN ID
  • Q-in-Q tunneling
  • Private VLAN Edge (PVE)
  • MAC-based VLAN
  • Protocol-based VLAN
  • Voice VLAN
  • GVRP
  • Multicast VLAN Registration
• SPANNING TREE PROTOCOL
  • protokol STP, protokol IEEE 802.1d Spanning Tree
  • protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree
  • protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree
• PORT MIRRORING
  • RX
  • TX
  • obojí
• AGREGACE LINEK
  • IEEE 802.3ad LACP
  • 4 porty v 10 skupinách
• MULTICAST IGMP
  • IGMP v1/ v2/ v3
  • až 255 skupin
  • podpora režimu IGMP querier mode
• AUTENTIZACE PŘIPOJENÝCH ZAŘÍZENÍ
  • IEEE 802.1x (RADIUS) - IP+MAC binding
  • VLAN + MAC binding

• DHCP Snooping: ano (blokace cizích DHCP serverů)
• LLDP: ano (automatická detekce typu připojených zařízení)

• DIAGNOSTIKA KABELÁŽE
  • ano
  • stanovuje délku kabeláže a případnou vzdálenost k závadě

POE FUNKCE

• CELKOVÝ NAPÁJECÍ VÝKON
  • 240 W při 48 V zapojení
  • 260-320 W při 56 V zapojení
  • IEEE 802.3a

• Počet injektorů: 16 x až 36 W
• Typ napájení: End-span

• POKROČILÉ FUNKCE
  • detekce aktivity napájených zařízení pomocí ICMP, pokud není odezva, lze

restartovat odpojením napájení

• PRŮMYSLOVÉ VLASTNOSTI
  • zařízení je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všechny

dopadové části

• zařízení je odolné proti vibracím (IEC-60068-2-6)
• zařízení je odolné proti přetížení krátkodobému zrychlení 50g, dlouhodobému

4g, (IEC-60068-2-27) * elektrická bezpečnost dle CE EN-60950

EMC ELEKTRONICKÁ KOMPATIBILITA (EMI) * ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálních zařízení

EMC POŽADAVKY NA ODOLNOST (EMS)

• ČSN EN 55024 A1:2015 - Zařízení informační techniky
• ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálních zařízení
• ČSN EN 61000-4-2:2008 - Elektrostatický výboj ES
• ČSN EN 61000-4-3 A2:2010 - Vyzařované vysokofrekvenční elektromagnetické pole
• ČSN EN 61000-4-4:2012 - Rychlé elektrické přechodné jevy/skupiny impulzů EFT
• ČSN EN 61000-4-5:2014 - Rázový impuls a přepětí
• ČSN EN 61000-4-6:2013 - Odolnost proti rušením šířeným vedením, indukovaným

vysokofrekvenčními poli

• ČSN EN 61000-4-8:2009 - Magnetické pole síťového kmitočtu
• ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napětí, krátká přerušení a pomalé

změny napětí
