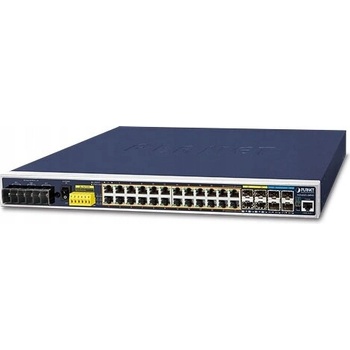

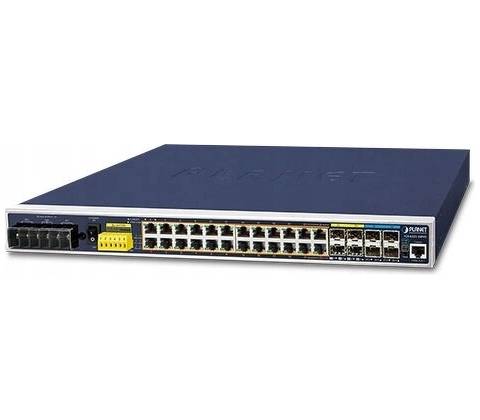

Planet IGS-6325-24P4X

PLANET IGS-6325-24P4X

Průmyslový spravovatelný L3 přepínač 24x 10/100/1000BASE-T RJ-45 s podporou PoE+ napájení až 440 W, 4x 100/1000BASE-X SFP, 4x 10GbBASE-SR/LR SFP+.

Web/SNMPv3 management, 256 VLAN 802.1Q sítí, Spanning Tree, Rapid Spanning Tree, agregace linek 802.3ad LACP, Port shaper, QoS, DHCP Snooping, podpora ONVIF, ERPS Ring - doba obnovy přenosu dat je méně než 10 ms (ITU-T G.8032 ERPS Ethernet Ring Protection Switching).

ESD přepěťová ochrana, krytí IP30, provozní teplota -40 až 75 °C, fanless - bez ventilátorů.

Switch nabízí podporu ONVIF, tedy funkci speciálně navrženou pro IP kamery. Z grafického uživatelského rozhraní stačí klientům pouze jedno kliknutí pro vyhledání a zobrazení všech dostupných ONVIF zařízení. Kromě toho mohou klienti sami nahrávat mapy podlaží, což usnadňuje nasazení monitorovacích a dalších zařízení pro účely plánování a kontroly. Navíc lze získat informace v reálném čase a zjistit stav online / offline.

Inteligentní přepínače pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy. Zároveň poskytují vynikající možnosti vícenásobných propojení pro dosažení robustnosti propojení systémů s velmi nízkou dobou zotavení.

Je vybaven pro redundanci metodou s využitím protokolu Spanning Tree (jejíž doba zotavení je v řádu sekund a jejich zlomků). Je podporováno L3 routování pro až 128 pravidel a 128 VLAN rozhraní.

Přepínače řady IGS umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak jsou vhodné pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace).

Jejich velkou předností je prodloužená střední doba mezi výskytem poruch (MTBF)!

Možný monitoring mobilní aplikací CloudViewer.

ZÁKLADNÍ SPECIFIKACE

Fyzické vlastnosti:

• Porty: 24 x RJ-45, 4 x SFP+, 4 x SFP, 1 x RJ-45 (RS232) sériový port konzole
• Paměť: 16k MAC adres, buffer 32Mbit
• Propustnost: sběrnice 128 Gbps, propustnost 95,2 Mpps (64B)
• Podpora přenosu: JumboFrame 10 kB
• Verze IP protokolu: IPv4, IPv6
• Provedení: rackmount 1U
• Napájení: redundantní, DC 48-56 V (doporučeno je 53 V DC pro výstup PoE+), 11A, celkový příkon do 440 W (zdroj není součástí balení)
• Ochrana: ESD do 5 kV
• Provozní teplota: -40 až 75°C, vlhkost do 95 %
• Rozměry: 440 x 300 x 44 mm
• Hmotnost: 3800 g

Funkce administrace:

• Správa: konzole přes RJ-45, Telnet, Web, SNMP v1, v2c, v3, SSH, TLS, SSL
• Řízení přístupu: Protokol ACL založený na IP a MAC, 256 pravidel
• L3 routing: staticky 128 pravidel, 128 VLAN rozhraní; dynamicky OSPF v2

ACL filtr a binding:

IP ACL, filtrace provozů dle IP adresy, protokolu, portu, TCP příznaků

MAC ACL, filtrace provozů dle MAC adresy, dle VLAN ID a kombinací příznaků priorit

Priorizace provozu QoS: 8 úrovní, priorizace provozu dle portu, DSCP/ToS v IP paketu, 802.1p nebo 802.1Q značky

Port shaper nastavení šířky pásma v rozpětí 10kb - 13Gb/s (Ingress), 100kb - 13Gb/s (Egress)

Podpora VLAN:

IEEE 802.1Q až 256 VLAN skupin, až 4096 VLAN ID

Q-in-Q tunneling

Private VLAN Edge (PVE)

MAC-based VLAN

Protocol-based VLAN

Voice VLAN

Multicast VLAN Registration

Spanning Tree Protocol: protokol STP, protokol IEEE 802.1d Spanning Tree protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree

• Port mirroring: RX, TX, obojí
• Agregace linek: IEEE 802.3ad LACP, 16 portů ve 14 skupinách
• Multicast IGMP: IGMP v1/ v2/ v3, až 255 skupin, podpora režimu IGMP querier mode
• Autentizace připojených zařízení: IEEE 802.1x (RADIUS) - IP+MAC binding, VLAN + MAC binding
• DHCP Snooping: ano (blokace cizích DHCP serverů)
• LLDP: ano (automatická detekce typu připojených zařízení)
• Diagnostika kabeláže: ano

POE funkce:

• Celkový napájecí výkon: IEEE 802.3at, IEEE 802.3af
• Napájení 48 V: max. 240 W při jednom zdroji napájení, max. 300 W při redundantním napájení
• Napájení 52-56 V: max. 240 W při jednom zdroji napájení, max. 440 W při redundantním napájení
• Počet injektorů: 24 x až 36 W
• Typ napájení: End-span

Pokročilé funkce: automatická detekce napájeného zařízení integrovaný scheduler pro plánované vypnutí napájených koncových prvků detekce aktivity napájených zařízení pomocí ICMP, pokud není odezva, lze restartovat odpojením napájení

Ethernet kruhové topologie STP/RSTP/MSTP a ERPS
