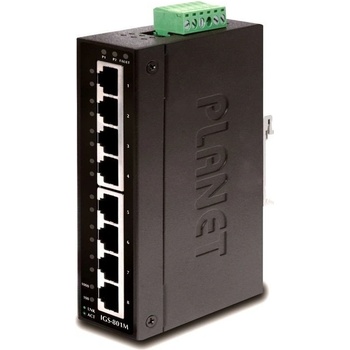

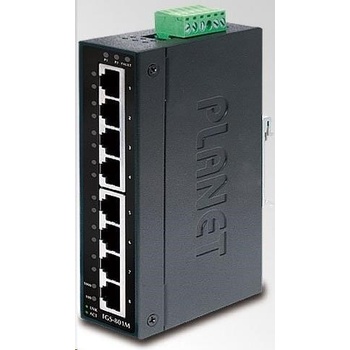

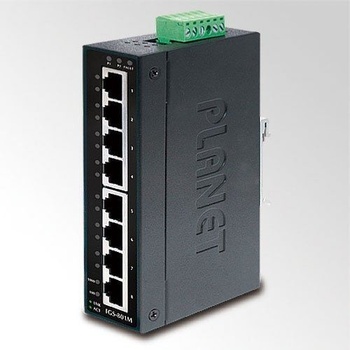

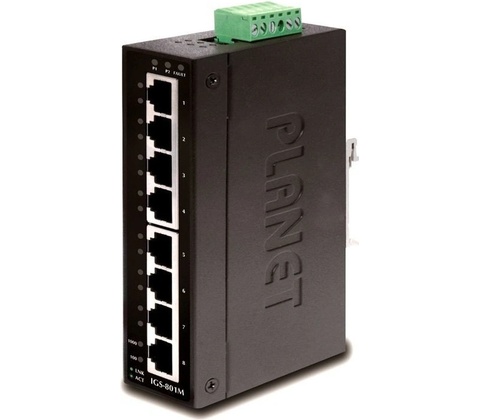

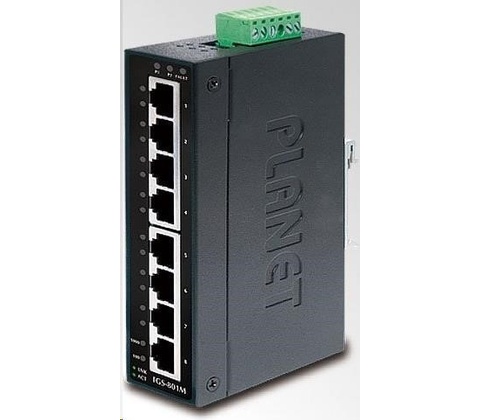

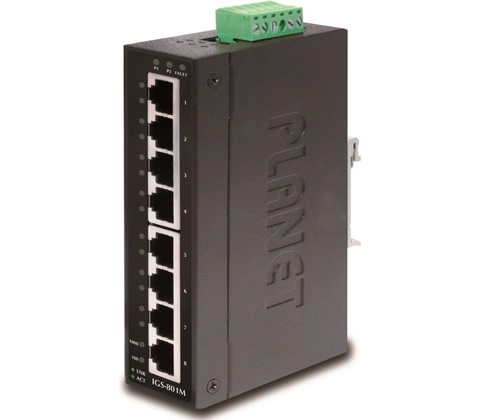

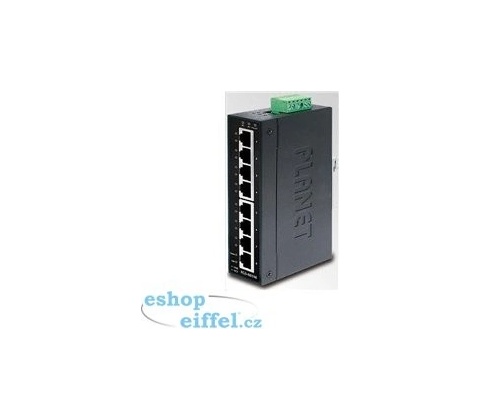

Planet IGS-801M

PLANET IGS-801M 8portový 1000Base-T spravovatelný přepínač a konvertor pro průmyslové aplikace.

Redundance datového propojení s 300ms zotavením. Web//SNMP management, 64 VLAN 802.1Q sítí, Spanning Tree, agregace linek IEEE 802.3ad LACP. Možnost redundantního napájení v rozsahu 12-48V DC, krytí IP30, hliníková skříň, pracovní teplota -10~60°C. Přepěťová ochrana LAN i napájecích portů do 6kV.

Montáž na DIN lištu nebo přímo na zeď. Inteligentní přepínače pro průmyslový

Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy. Zároveň poskytují vynikající možnosti vícenásobných propojení pro dosažení robustnosti propojení systémů s velmi nízkou dobou zotavení.

IGS-801M je vybaven pro redundanci kromě dobře známé metody Spanning Tree (jejíž doba zotavení je v řádu sekund) především specializovanou funkcí "Redundant ring" která má dobu zotavení a nalezení nové cesty do 300ms.

Přepínače řady IGS se snadno instalují na standardní DIN lištu nebo přímo na zeď a umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak jsou vhodné pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace).

FYZICKÉ VLASTNOSTI

Porty: 8 x RJ-45 10/100/1000BASE-

PAMĚŤ

• 8k MAC adres
• buffer 4,1 Mb

PROPUSTNOST

• sběrnice 16 Gbps
• provozně 11,9 Mpps (64B)

Podpora přenosu: JumboFrame 10K

• VERZE IP PROTOKOLU
  • IPv4
  • IPv6

PROVEDENÍ

• DIN lišta
• na zeď

NAPÁJENÍ

• 12-48V DC redundantní
• připojení možné ze dvou různých zdrojů (nejsou součástí balení)
• celkový příkon do 10W

OCHRANA

• ESD do 6kV
• spínací poplachové relé (24V/1A) při výpadku primárního napájení

• Provozní teplota: -40°C - 75°C
• Rozměry: 135 x 87 x 32 mm
• Hmotnost: 472 g

FUNKCE ADMINISTRACE

SPRÁVA

• Telnet
• Web
• SNMP SSH/SSL
• SNMP v1
• v2c
• v3

• ŘÍZENÍ PŘÍSTUPU
  • Protokol ACL založený na IP a MAC
  • 123 pravidel
• ACL FILTR A BONDING
  • IP ACL, filtrace provozů dle IP adresy, protokolu, portu, TCP příznaků
  • MAC ACL, filtrace provozů dle MAC adresy, dle VLAN ID a kombinací příznaků

priorit

• PRIORIZACE PROVOZU QOS
  • 8 úrovní
  • priorizace provozu dle portu
  • DSCP v IP paketu
  • 802.1p nebo 802.1Q značky
• PODPORA VLAN
  • IEEE 802.1Q
  • až 256 VLAN skupin, až 4094 VLAN ID
  • Q-in-Q tunneling
  • Voice VLAN
  • Protocol VLAN
  • Private VLAN
  • GVRP
• SPANNING TREE PROTOCOL
  • protokol STP, protokol IEEE 802.1d Spanning Tree
  • protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree
  • protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree
• PORT MIRRORING
  • RX
  • TX
  • RX+TX
  • many-to-one
• AGREGACE LINEK
  • IEEE 802.3ad LACP
  • 8 portů v 8 skupinách
• MULTICAST IGMP
  • IGMP v2/ v3
  • až 256 skupin
  • podpora režimu IGMP querier mode
• AUTENTIZACE PŘIPOJENÝCH ZAŘÍZENÍ
  • IEEE 802.1x
  • RADIUS
  • TACACS+ autentifikace

• DHCP Snooping: ano (blokace cizích DHCP serverů)
• LLDP: ano (automatická detekce typu připojených zařízení) Diagnostika kabeláže:

ano

• PRŮMYSLOVÉ VLASTNOSTI
  • zařízení je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všechny

dopadové části

• zařízení je odolné proti vibracím (IEC-60068-2-6)
• zařízení je odolné proti přetížení krátkodobému zrychlení 50g, dlouhodobému

4g, (IEC-60068-2-27) * elektrická bezpečnost dle CE EN-60950

EMC ELEKTRONICKÁ KOMPATIBILITA (EMI) * ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálních zařízení

EMC POŽADAVKY NA ODOLNOST (EMS)

• ČSN EN 55024 A1:2015 - Zařízení informační techniky
• ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálních zařízení
• ČSN EN 61000-4-2:2008 - Elektrostatický výboj ESD
• ČSN EN 61000-4-3 A2:2010 - Vyzařované vysokofrekvenční elektromagnetické pole
• ČSN EN 61000-4-4:2012 - Rychlé elektrické přechodné jevy/skupiny impulzů EFT
• ČSN EN 61000-4-5:2014 - Rázový impuls a přepětí
• ČSN EN 61000-4-6:2013 - Odolnost proti rušením šířeným vedením, indukovaným

vysokofrekvenčními poli

• ČSN EN 61000-4-8:2009 - Magnetické pole síťového kmitočtu
• ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napětí, krátká přerušení a pomalé

změny napětí
