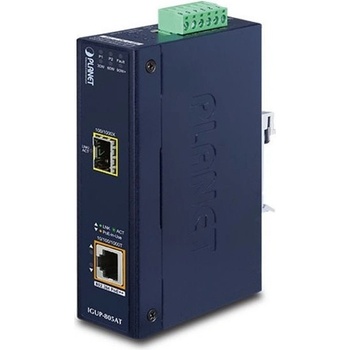

Planet IGUP-805AT

Kompaktní, odolné a tiché průmyslové řešení pro spolehlivé připojení v rozvaděči.

Planet IGUP-805AT je DIN‑montovatelný kovový konvertor s integrovaným PoE++ (802.3bt) injektorem a jedním SFP 1Gb portem, který vzdáleně napájí jedno PoE zařízení. Díky fanless provedení, IP30 krytí a redundantnímu napájení 12–56 V DC nabízí spolehlivé a tiché řešení pro průmyslové i kancelářské instalace.

Kompaktní průmyslové provedení

Kovové tělo navržené pro montáž na DIN lištu kombinuje odolnost a malý rozměr (cca 135 × 32 × 87 mm, hmotnost 610 g). Díky IP30 provedení snese nároky v rozvaděčích a průmyslových instalacích bez zbytečné hmotnosti.

Napájení PoE přes optický odkaz

Zařízení funguje jako PoE++ (802.3bt) injektor na optický port přes SFP, umožňuje napájet 1GbE PoE jednotku vzdáleně. Maximální systémová spotřeba dosahuje až 98 W, proto plánujte PoE rozpočet dle příkonu koncových zařízení.

Tichý provoz a energetická efektivita

Díky bezventilátorovému (fanless) provedení a nízké spotřebě (typicky 4,44 W) provoz nijak neobtěžuje hlukem. To dělá zařízení vhodné i pro kanceláře nebo pracovny, kde je důležitý tichý chod.

Jednoduché zapojení a indikace stavu

Unmanaged design nabízí plug‑and‑play nasazení bez konfigurace. LED indikátory zobrazují aktivitu, spojení, PoE a chyby, takže rychle ověříte stav linky i napájení během instalace.

Napájení s vyšší dostupností

Podpora redundantního napájení 12–56 V DC zvyšuje spolehlivost sítě — při výpadku jedné větve zůstane zařízení napájeno z druhé. Uvažujte o dimenzování zdrojů podle maximálního PoE výkonu.

Klíčové vlastnosti

• Podpora PoE++ (IEEE 802.3bt) pro vysoký výkon na jednom PoE portu
• 1 × 1GbE PoE port a 1 × SFP 1000BASE‑SX/LX/BX pro optické připojení
• Průmyslové kovové provedení s montáží na DIN lištu a krytím IP30
• Bez ventilátoru (fanless) pro tichý provoz a nízkou spotřebu
• Redundantní napájení 12–56 V DC pro vyšší dostupnost

Důležité vědět

Vhodné použití:

• Pro napájení PoE zařízení v průmyslovém prostředí — ideální tam, kde potřebujete napájet vzdálená zařízení přes optiku.
• Na tichý provoz v kanceláři nebo obytném prostoru — fanless konstrukce minimalizuje hluk.
• K montáži v rozvaděči na DIN lištu — kompaktní rozměry šetří místo.
• K propojení optických a měděných segmentů na 1 Gb/s rychlostech — SFP port poskytuje flexibilitu.

Limity:

• Není vhodné pro napájení více zařízení s vysokým odběrem — celkový PoE rozpočet (až 98 W) může omezit počet napájených jednotek.
• Nenahrazuje router — zařízení neobsahuje směrovací nebo NAT funkce, jde o konvertor/injektor a unmanaged switch.
• Nenahrazuje WiFi access point — nepřidává bezdrátové funkce ani jejich správu.
• Není vhodné pro venkovní instalace — krytí IP30 nechrání proti vlhkosti a silnému prachu, instalujte do suchého rozvaděče.

Požadavky a doporučení:

• Redundantní 12–56 V DC napájení — zajistěte vhodné napájecí zdroje, pokud chcete využít vysoké dostupnosti.
• Kompatibilní SFP moduly (1000BASE‑SX/LX/BX) — SFP není součástí, pořiďte dle typu sítě.
• Plánování PoE rozpočtu — před nasazením spočítejte součet příkonů napájených zařízení.
• Montáž na DIN lištu — připravte vhodný prostor v rozvaděči pro pevné ukotvení.

Varování:

• PoE zařízení s vyšším příkonem vyžadují PoE+/++ — zkontrolujte, zda napájený přístroj podporuje daný standard a zda máte dostatečný zdroj.
• Přetížení PoE rozpočtu — překročení dostupného výkonu může způsobit výpadky nebo omezení napájení zařízení.
• Instalace do uzavřených skříní bez větrání — fanless provedení snáší provoz, ale při plném zatížení zajistěte dostatečné chlazení rozvaděče.
• Výběr SFP modulů — použijte kompatibilní 1000BASE‑SX/LX/BX moduly, nesprávný typ může zabránit propojení.

Často kladené otázky

Je tento přístroj vhodný pro napájení PoE kamer?

Ano — Planet IGUP-805AT podporuje standard PoE++ (802.3bt) a umí napájet jedno 1GbE PoE zařízení přes SFP. Před nasazením ověřte maximální odběr konečného zařízení a dostupný PoE rozpočet.

Jaké SFP moduly mohu k zařízení použít?

Použijte 1000BASE‑SX/LX/BX SFP moduly kompatibilní s vaším optickým vedením (single‑ nebo multimode). Zkontrolujte vlnovou délku a typ konektoru SFP, aby seděly s opačným koncovým zařízením.

Kolik zařízení můžu najednou napájet?

Napájí jedno PoE zařízení přes integrovaný PoE port. Celkový PoE rozpočet je omezen (maximální spotřeba systému až 98 W) — počet napájených zařízení závisí na jejich příkonech.

Je potřeba zařízení nějak konfigurovat?

Ne. Jedná se o unmanaged konvertor/injektor, takže funguje plug‑and‑play bez pokročilých síťových konfigurací nebo řízení provozu.

Mohu zařízení instalovat venku nebo do neklimatizovaného rozvaděče?

Ne — krytí IP30 není určeno do venkovního nebo vlhkého prostředí. Pro venkovní instalaci použijte nástroj s odpovídajícím krytím nebo vhodnou instalační skříň.

Jaké je vstupní napětí a co znamená redundantní napájení?

Vstupní napětí je 12–56 V DC. Redundantní napájení znamená možnost připojit více napájecích větví pro vyšší dostupnost — při výpadku jedné větve zůstane zařízení napájeno z druhé.
