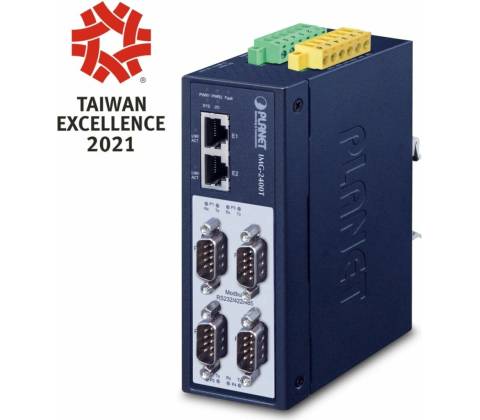

Planet IMG-2400T

Snadné a spolehlivé zpřístupnění starších zařízení do sítě i v náročném průmyslovém prostředí.

Průmyslový Modbus gateway Planet IMG-2400T překlenuje sériová zařízení do Ethernetu a nabízí 4× DB9 sériových portů, 2× 10/100 RJ45, plnou správu přes web/telnet a redundantní napájení 12–48 V DC. Díky kovovému IP40 pouzdru a širokému teplotnímu rozsahu je IMG-2400T vhodný pro stabilní provoz v náročných automatizačních aplikacích.

Most mezi sérií a IP sítí

IMG-2400T slouží jako spolehlivý převodník mezi Modbus RTU/ASCII a Modbus TCP/IP. Umožní vám bez úprav připojit sériová zařízení do Ethernetové sítě a podporuje režimy master i slave pro flexibilní integraci.

Průmyslová odolnost a montáž

Zařízení má kovové IP40 pouzdro, odolá prachu a otřesům, a lze jej snadno připevnit na DIN lištu nebo na stěnu. Provozní rozsah až −40 až 75 °C zaručuje nasazení v náročném prostředí.

Správa a diagnostika na dálku

Konfiguraci provedete přes webové rozhraní nebo telnet, podporováno je SNMP a PLANET utility pro rychlé vyhledání. Integrované statistiky sériových portů usnadňují diagnostiku přenosu dat.

Napájení s vysokou dostupností

IMG-2400T nabízí dvojitý vstup 12–48 V DC s automatickým přepnutím při selhání zdroje. Funkce alarmu a digitální I/O umožní okamžitou notifikaci při výpadku.

Kompaktní konektivita pro legacy zařízení

Čtyři DB9 porty s volitelnými režimy RS232/422/485 a široký rozsah rychlostí až do 921600 bps umožňují připojit různé PLC, měřiče nebo terminály bez dalšího převodníku.

Klíčové vlastnosti

• 4× DB9 sériových portů (RS232/422/485) pro připojení zařízení bez Ethernetu
• Bridge mezi Modbus TCP a Modbus RTU/ASCII – podporuje RTU/ASCII Master/Slave režimy
• 2× 10/100BASE-TX RJ45 s auto MDI/MDI-X pro připojení do sítě
• Redundantní napájení 12–48 V DC s ochranou proti přepólování
• Robustní průmyslové provedení (IP40, kovové, DIN lišta) a bez ventilátoru

Důležité vědět

Vhodné použití:

• Na připojení starších Modbus RTU/ASCII zařízení do moderní IP sítě — ideální pro integraci PLC a měřičů.
• Pro průmyslové aplikace v širokém teplotním rozsahu — vhodné pro venkovní rozvaděče a provozy s výkyvy teplot.
• Na instalaci do rozváděčů a skříní s DIN lištou — kompaktní kovové provedení šetří místo.
• Pro tichý provoz v pracovnách a kancelářích — bezventilátorový design nepřidává hluk.

Limity:

• Není vhodné pro napájení PoE zařízení — zařízení nemá PoE porty, takže kamery nebo AP musíte napájet samostatně.
• Není vhodné pro gigabitový provoz sítě — ethernetové porty jsou 10/100 Mb/s, proto nepropustí gigabitový provoz.
• Nenahrazuje router — IMG-2400T je Modbus gateway/switch, nenahrazuje směrovací funkce routeru v lokální síti.
• Nenahrazuje WiFi access point — zařízení neposkytuje bezdrátové připojení, je určeno pro kabelové průmyslové sítě.

Požadavky a doporučení:

• Napájení 12–48 V DC — potřebné pro provoz a redundanci; zajistěte kompatibilní zdroje s dostatečným výkonem.
• Volné místo na DIN liště nebo stěně — připravte montážní prostor odpovídající rozměrům a chlazení bez ventilátoru.
• Přístup k webové správě nebo telnetu — pro počáteční konfiguraci a aktualizaci firmwaru musíte mít přístup do sítě.
• Kompatibilní sériové kabely a správné zapojení DB9 pinů — pro bezproblémovou komunikaci ověřte zapojení signálů.

Varování:

• Správné zapojení napájení — nesprávné připojení napájení může vést k poškození; dodržte polaritu a doporučené napětí.
• Prostředí s vysokou vlhkostí — i když je zařízení robustní, instalujte jej mimo přímý kontakt s kapalinami a kondenzací.
• Ochrana proti elektrostatice — při instalaci dbejte na ESD opatření, sériové rozhraní citlivě reaguje na výboje.
• Neotevírat kryt v provozu — zásahy do kovového krytu mohou ovlivnit uzemnění a ochranu proti přepětí.

Často kladené otázky

Je IMG-2400T vhodný pro napájení PoE kamer nebo AP?

Ne. IMG-2400T není vhodný pro napájení PoE zařízení — nemá PoE výstupy, takže připojená zařízení musíte napájet samostatně.

Musím mít speciální napájení, nebo stačí běžné 12V/24V zdroje?

Potřebujete standardní stejnosměrné napájení v rozsahu 12–48 V DC a zapojit redundantní vstupy podle návodu. Připojení na DIN lištu nebo stěnu provádíte přímo bez speciálních adaptérů.

Jak se IMG-2400T konfiguruje a spravuje?

Na lokální konfiguraci použijte integrované webové rozhraní nebo telnet. Pro hromadné vyhledání zařízení a základní nastavení můžete použít též PLANET Smart Discovery a Modbus Gateway utility.

Kolik sériových a síťových portů má IMG-2400T?

Máte k dispozici 4 sériové DB9 porty (RS232/422/485) a dva 10/100 RJ45 porty. Přes sériové rozhraní připojíte až čtyři zařízení bez Ethernetu.

Vydrží IMG-2400T pracovat v extrémních teplotách?

Ano. Zařízení má provozní teplotu −40 až 75 °C a robustní kovové pouzdro IP40, takže snese průmyslové podmínky i výkyvy teplot.

Lze pomocí IMG-2400T připojit starší Modbus RTU zařízení do moderní IP sítě?

Ano — IMG-2400T je managed gateway pro Modbus TCP/RTU/ASCII a pomůže vám převádět sériová Modbus zařízení na IP síť bez nutnosti měnit koncová zařízení.
