Planet VF-102G-KIT

Dálkový přenos analogového videa po optice bez složité konfigurace.

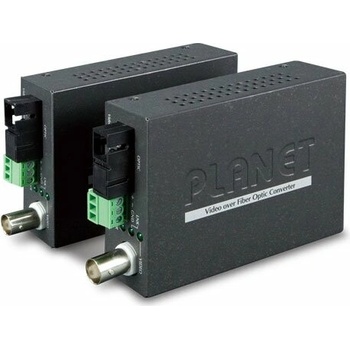

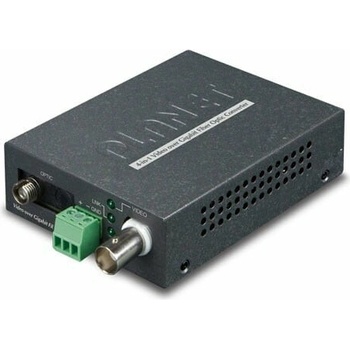

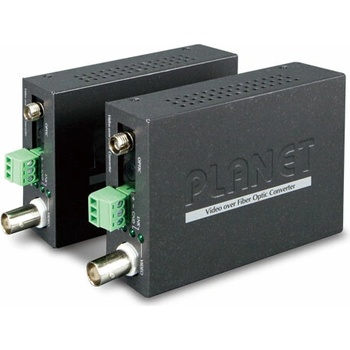

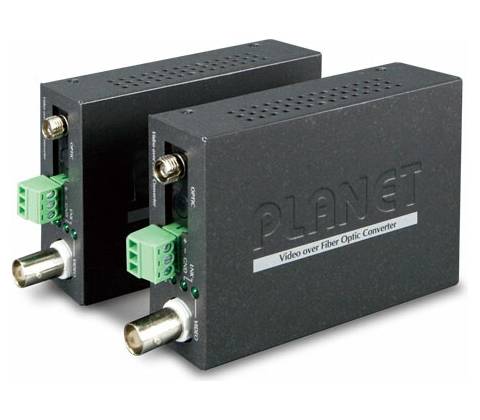

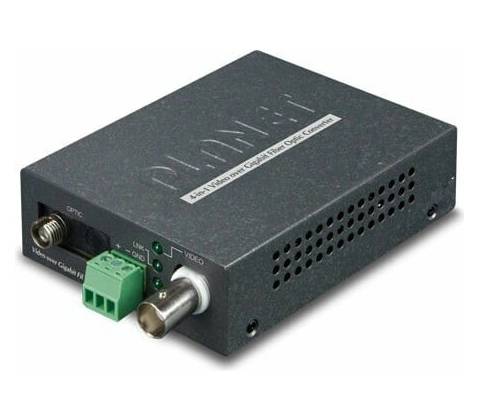

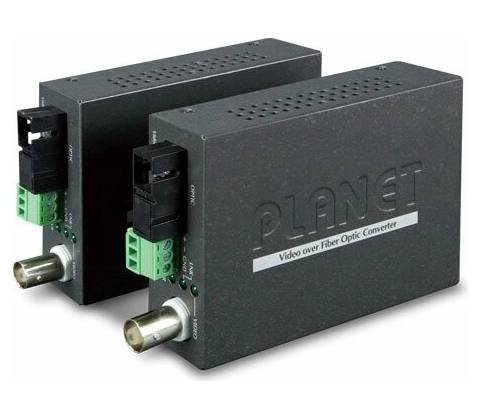

Planet VF-102G-KIT je kompaktní video‑over‑fiber kit pro spolehlivý přenos jednoho analogového kanálu a jednosměrných RS485 dat až do 20 km po single‑mode vlákně. Podporuje AHD/TVI/CVI/CVBS (1080p), používá FC konektor, má kovové průmyslové provedení a pracuje bez ventilátoru; napájení zajišťují dodané 5V DC, 2A adaptéry.

Dálkový přenos bez kompromisů

Planet VF-102G-KIT přenese jeden analogový video kanál i ovládací RS485 po jednom single‑mode vlákně až do 20 km, takže získáte spolehlivý obraz i tam, kde není možné natahovat klasické kabely. Digitální přenos minimalizuje rušení a ztrátu signálu.

Kompatibilita s běžnými analogovými kamerami

Kit podporuje AHD/TVI/CVI/CVBS a zvládá 1080p u AHD/TVI/CVI, takže ho nasadíte bez nutnosti měnit stávající kamery. Video se připojuje přes BNC konektor, ovládání přes 3‑pin RS485 svorkovnici.

Pevná linka a průmyslové provedení

Zařízení má kovové tělo a provozní rozsah −25 až 70 °C, hodí se do náročných podmínek. Bezventilátorový (fanless) provoz snižuje poruchovost a hlučnost, což oceníte v technických i tichých prostředích.

Jednoduché zapojení a provoz

Instalace je Plug and Play: stačí připojit BNC, optiku a napájení. LED indikátory Power/Video/Link dávají rychlou zpětnou vazbu o stavu linky a zjednodušují uvedení do provozu.

Napájení a rozměry

Kit pracuje s dodanými 5V DC, 2A adaptéry (spotřeba max. 4,8 W). Kompaktní kovové šasi o rozměrech 94 × 70 × 26 mm a hmotnosti 200 g zjednodušuje montáž i skrytí do rozvaděče.

Klíčové vlastnosti

• Přenos 1 kanálu videa + RS485 po single‑mode optice až do 20 km
• Kompatibilita s AHD/TVI/CVI/CVBS (1080p pro AHD/TVI/CVI)
• FC optický konektor a 1,25 Gb/s linka pro stabilní digitální přenos
• Kovové průmyslové provedení, bez ventilátoru a možnost DIN‑montáže

Důležité vědět

Vhodné použití:

• Na dálkový přenos analogového videa a ovládacích dat — ideální pro tam, kde kabeláž na běžné vzdálenosti nestačí.
• Pro dopravní a městské dohledové systémy (ITS, mýtné, dopravní kamery) — dlouhý dosah a odolnost vůči EMI.
• K montáži v technických místnostech či rozvaděčích — kovové provedení a možnost DIN‑montáže usnadňují integraci.
• Na tichý provoz v kancelářích nebo obytných prostorách — bez ventilátoru a s nízkou hlučností.

Limity:

• Není vhodné pro napájení PoE zařízení — kit nepředává napájení po síti, kamery musí mít vlastní zdroj nebo PoE separátně.
• Nenahrazuje router — nejde o směrovač ani síťové zařízení vrstvy L3, neřeší směrování nebo firewall.
• Nenahrazuje WiFi access point — kit přenáší video po optice, není bezdrátovým řešením a nepodává WiFi síť.

Požadavky a doporučení:

• Single‑mode optický kabel 9/125 μm s konektory FC — pro plný dosah 20 km je potřeba správný typ vlákna a konektivity.
• BNC video kabel a připojení RS485 — připojte kameru přes BNC a ovládání přes 3‑pin svorkovnici.
• Stálé napájení 5V DC, 2A — kit je napájen dodanými adaptéry; pro centrální napájení zvažte kompatibilní zdroj.

Varování:

• Provozní teplota −25 až 70 °C — zařízení je průmyslové, ale mimo tento rozsah může dojít k omezení funkčnosti.
• Používejte dodané napájecí adaptéry (5V DC, 2A) — nevhodné napájení může zařízení poškodit.
• Nevhodné pro napájení kamer PoE — zařízení nepřenáší napájení, nepokoušejte se napájet kamery přes datové vedení.

Často kladené otázky

Je Planet VF-102G-KIT vhodný pro přenos kamerového signálu na velkou vzdálenost?

Ano. Kit přenáší analogové video (AHD/TVI/CVI/CVBS) spolu s jednosměrným RS485 po jednom single‑mode vlákně až do 20 km. Je to řešení určené pro dálkový dohled a ovládání kamer.

Co obsahuje balení VF-102G-KIT?

Ano, ve 2× balení najdete VF-102G-T (transmitter) a VF-102G-R (receiver) a v krabici jsou také 2× 5V DC, 2A adaptéry a uživatelský manuál, takže můžete začít instalovat hned po rozbalení.

Podporuje tento kit napájení PoE pro kamery?

Ne. Kit nepodporuje PoE a není určen k napájení kamer. Kamera musí mít vlastní napájení nebo PoE řešení nasadíte samostatně.

Jaký typ optického kabelu mám použít?

Potřebujete single‑mode optický kabel 9/125 μm s konektory FC pro spojení na plnou vzdálenost do 20 km. Použití jiného typu kabelu omezí dosah a kvalitu signálu.

Lze kit namontovat do rozvaděče nebo na DIN lištu?

Ano. Planet VF-102G-KIT má kovové průmyslové provedení, možnost nástěnné montáže i DIN‑rail (s doplňkem) a pracuje bez ventilátoru, takže se hodí do rozvaděčů i technických místností.

Jak se VF-102G-KIT připojuje kameře a k ovládání RS485?

Pro základní provoz stačí zapojit BNC kabel z kamery a napájení; pro dálkové ovládání použijete RS485 terminál. Pro správné fungování dbejte na kompatibilitu videotypu (AHD/TVI/CVI/CVBS).
