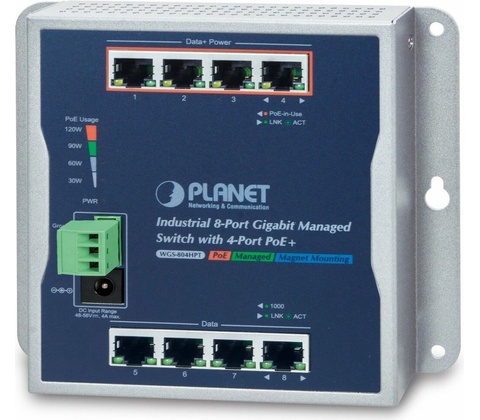

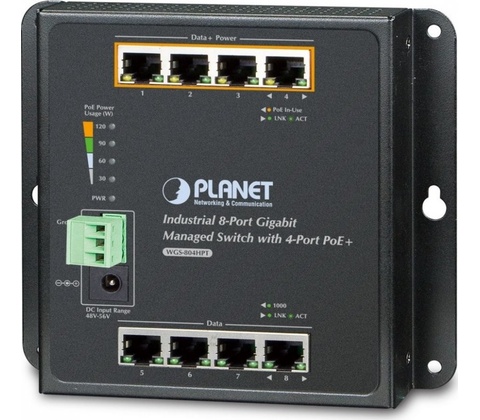

Planet WGS-804HPT

PLANET WGS-804HPT

Spravovatelný gigabitový přepínač 8 portů 1000Base-T, 4 porty s PoE injektorem 802.3at, celkový výkon až 120W.

Web/SNMPv3/telnet správa, podpora IPv4/IPv6. VLAN 802.1Q, QoS-shaper, statický trunk LACP, IGMPv3, Spannig tree. ACL+MAC filtr, RADIUS/TACACS, DHCP snooping.

Instalace na zeď nebo na DIN, kovové provedení IP30, odolný vůči pádu a vibracím. ESD ochrany portů, napájení DC 48~56V, provoz při -40 až 75°C, bez ventilátorů.

Spravovatelný gigabitový 8portový přepínač se 4x PoE (power over ethernet) porty pro centralizované napájení zařízení po ethernetu jako jsou IP kamery, WiFi prvky nebo VOIP telefony. Celkem je k dispozici napájecí výkon 140W.

Zařízení je svým provedením vhodné pro instalaci na zeď nebo přímo do dozvaděčů, konstrukce je odolná vůči pádu a vibracím včetně krytí IP30.

Možný monitoring mobilní aplikací CloudViewer.

ZÁKLADNÍ SPECIFIKACE

Fyzické vlastnosti:

• Porty: 8 x RJ-45 10/100/1000BASE-T + 4 x PoE IEEE 802.3af / 802.3at
• Paměť: 8k MAC adres, 4,1Mbit buffer
• Propustnost: sběrnice 16 Gbps, provozně 11,9 Mpps (64B)
• Podpora přenosu: JumboFrame 10KB
• Provedení: DIN lišta na zeď
• Napájení: zdroj 48-56V DC, jack nebo PIN terminál, celkový příkon do 10W (zdroj není součástí balení)
• Ochrana: ESD 4-8kV
• Provozní teplota: -40 - 75°C
• Rozměry: 148 x 134 x 25 mm
• Hmotnost: 532 g

Funkce administrace:

• Správa: Telnet, Web, SNMP v1, v2c, v3
• Řízení přístupu: Protokol ACL založený na IP a MAC

ACL filtr a bonding:

IP ACL, filtrace provozů dle IP adresy, protokolu, portu, TCP příznaků, DSCP

MAC ACL, filtrace provozů dle MAC adresy, dle VLAN ID a kombinací příznaků priorit

Priorizace provozu QoS: priorizace provozu dle 802.1p a dle ToS/DS v IP paketu, možnost nastavení omezení posílaných paketů na port a dle na QoS pravidel

Podpora VLAN:

IEEE 802.1Q až 256 VLAN skupin, až 4094 VLAN ID

Provider Bridging (VLAN Q-in-Q) podpora (IEEE 802.1ad)

Private VLAN

Protocol VLAN

Voice VLAN

Management VLAN

GVRP

Spanning Tree Protocol: protokol STP, protokol IEEE 802.1d Spanning Tree protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree

• Port mirroring: RX, TX, RX+TX, many to one
• Agregace linek: IEEE 802.3ad LACP, 4 porty ve 4 skupinách
• Multicast IGMP: IGMP v2/ v3, až 256 skupin, podpora režimu IGMP querier mode
• Autentizace připojených zařízení: IEEE 802.1x (RADIUS) - IP+MAC binding, VLAN + MAC binding, 256 pravidel
• DHCP Snooping: ano (blokace cizích DHCP serverů)
• LLDP: ano (automatická detekce typu připojených zařízení)
• Diagnostika kabeláže: ano

POE funkce:

• Celkový napájecí výkon: 120 W, IEEE 802.3af, IEEE 802.3at
• Počet injektorů: 4 x až 30 W
• Typ napájení: End-span

Pokročilé funkce: integrovaný scheduler pro plánované vypnutí napájených koncových prvků detekce aktivity napájených zařízení pomocí ICMP

Průmyslové vlastnosti: zařízení je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všechny dopadové části zařízení je odolné proti vibracím (IEC-60068-2-6) zařízení je odolné proti přetížení krátkodobému zrychlení 50g, dlouhodobému 4g, (IEC-60068-2-27) elektrická bezpečnost dle CE EN-60950

EMC Elektronická kompatibilita (EMI):

ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálních zařízení

EMC požadavky na odolnost (EMS) :

• ČSN EN 55024 A1:2015 - Zařízení informační techniky
• ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálních zařízení
• ČSN EN 61000-4-2:2008 - Elektrostatický výboj ESD
• ČSN EN 61000-4-3 A2:2010 - Vyzařované vysokofrekvenční elektromagnetické pole
• ČSN EN 61000-4-4:2012 - Rychlé elektrické přechodné jevy/skupiny impulzů EFT
• ČSN EN 61000-4-5:2014 - Rázový impuls a přepětí
• ČSN EN 61000-4-6:2013 - Odolnost proti rušením šířeným vedením, indukovaným vysokofrekvenčními poli
• ČSN EN 61000-4-8:2009 - Magnetické pole síťového kmitočtu
• ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napětí, krátká přerušení a pomalé změny napětí
