Teltonika TSW101

Robustní a kompaktní síťové řešení pro náročné provozy — spolehlivé připojení a napájení tam, kde to potřebujete.

Teltonika TSW101 je kompaktní průmyslový neřízený gigabitový switch pro náročné a mobilní instalace. Nabízí 5× Gigabit RJ45 a 4× PoE+ porty (802.3af/at) s celkovým rozpočtem 60 W, takže napájíte kamery a AP přímo po kabelu. Díky napájení 9–30 V DC, montáži na DIN a provozu −40 až +75 °C zvládne TSW101 instalace tam, kde běžné switche selhávají.

Kompaktní průmyslové provedení

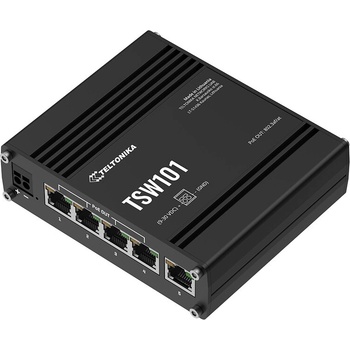

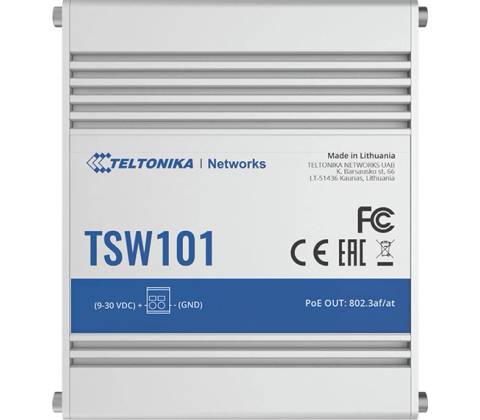

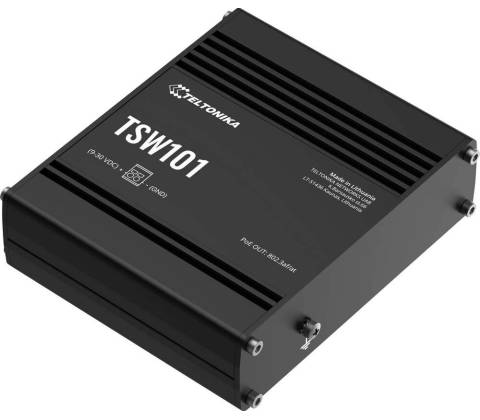

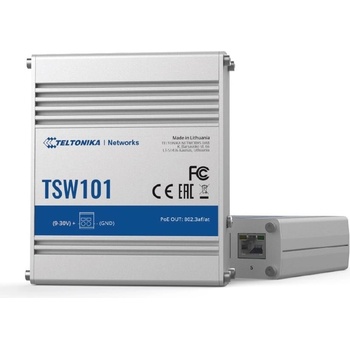

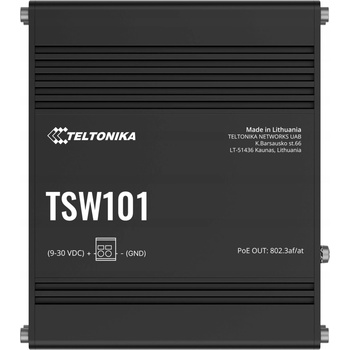

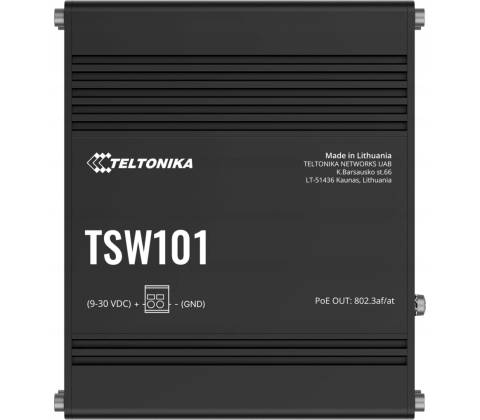

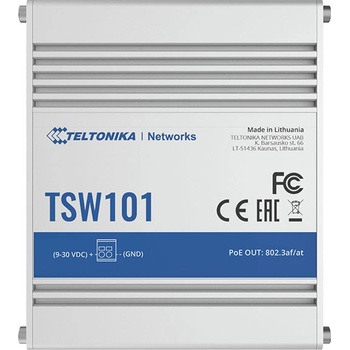

Teltonika TSW101 má robustní hliníkové tělo a malé rozměry (115 × 32 × 95 mm, 384 g), takže se snadno umisťuje na DIN lištu, na stěnu nebo na rovný povrch. Konstrukce je navržena pro provoz v náročném prostředí.

Gigabitové porty a PoE napájení

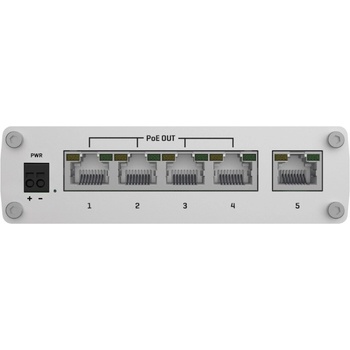

Přepínač nabízí 5× Gigabit RJ45 a čtyři PSE porty (1–4) s podporou 802.3af/at. Max. 30 W na port a 60 W celkem vám umožní napájet kamery, AP či VoIP telefony přímo po ethernetu, dokud nepřekročíte PoE rozpočet.

Napájení přímo z vozidla

Zařízení pracuje v rozsahu 9–30 V DC, tedy bez dalšího zdroje z 12/24 V autobaterie. To dává flexibilitu pro instalace v automobilu, dodávce nebo v terénních vozidlech bez složitého napájení.

Jednoduché nasazení – plug and play

TSW101 je neřízený switch: není potřeba žádná konfigurace. Funkce jako auto MDI/MDIX, stavové LED diody a podporované rychlosti 10/100/1000 Mb/s zajišťují rychlé a přehledné zapojení.

Odolnost a kompatibilita pro průmysl

Switch podporuje jumbo rámce až 9216 B, tabulku MAC 2048 záznamů a splňuje průmyslové normy EMC a bezpečnosti (CE, RoHS, FCC). Provozuje se při teplotách −40 až +75 °C, což zaručuje spolehlivost i v extrému.

Klíčové vlastnosti

• 5× Gigabit RJ45 portů, z toho 4× s podporou PoE+ (802.3af/at)
• Max. výkon PoE 30 W na port, celkový rozpočet 60 W
• Napájení 9–30 V DC (kompatibilní s 12/24 V autobaterií), DIN montáž
• Průmyslové hliníkové pouzdro, provozní teplota −40 až +75 °C, IP30
• Neřízený (unmanaged) plug-and-play, auto MDI/MDIX, LED indikátory

Důležité vědět

Vhodné použití:

• Pro instalace ve vozidlech a mobilních aplikacích — funguje z autobaterie a snese široký teplotní rozsah.
• Na napájení PoE zařízení v terénu (kamery, AP, VoIP) — integrované PoE+ porty usnadňují instalaci.
• K použití v průmyslových nebo venkovních rozvaděčích (v krytém prostředí) — průmyslové normy a odolnost.

Limity:

• Není vhodné pro napájení více než čtyř výkonných PoE zařízení — celkový PoE rozpočet 60 W omezí počet zařízení s vysokým odběrem.
• Nenahrazuje router — switch neprovádí směrování ani NAT, takže pro přístup k internetu potřebujete samostatný router.
• Nenahrazuje WiFi access point — TSW101 poskytuje kabelové připojení; bezdrátové pokrytí zajistí samostatné AP zařízení.

Požadavky a doporučení:

• Napájení 9–30 V DC (typicky 12/24 V) — zajistěte kompatibilní zdroj nebo napájení z baterie vozidla.
• Kabeláž Cat5e/Cat6 a délka do 100 m mezi switchem a koncovými zařízeními — pro spolehlivý přenos a PoE napájení.
• Montážní sada pro DIN lištu nebo stěnu — pro pevné a bezpečné uchycení v instalaci.

Varování:

• Používejte pouze kompatibilní vysokovýkonová PoE zařízení — některá zařízení vyžadují PoE++ nebo vyšší zdroj napájení.
• Dodržujte PoE rozpočet a rozložení zátěže — překročení může způsobit snížení napájení některých portů.
• Nevystavovat vodě — stupeň krytí IP30 nechrání proti přímému působení kapající nebo stříkající vody.

Často kladené otázky

Je Teltonika TSW101 vhodný pro instalaci ve vozidle?

Ano. Teltonika TSW101 je navržený pro použití ve vozidlech — podporuje napájení z 12/24 V baterie a pracuje v rozsahu 9–30 V DC, takže jej můžete provozovat přímo z automobilové instalace.

Podporuje switch PoE pro kamery, nebo musím používat externí injectory?

Switch má 4 PoE+ porty (1–4), takže pro většinu kamer či přístupových bodů injektory nepotřebujete. Pozor však na celkový rozpočet 60 W — u velmi výkonných zařízení může být nutný samostatný zdroj nebo vyšší PoE řešení.

Kolik výkonu PoE lze rozdělit mezi porty?

Maximální výkon na port je 30 W, celkový PoE rozpočet switche je 60 W. To znamená, že při zapojení více zařízení s vyšším odběrem může být dostupný výkon na port omezený.

Musím switch konfigurovat před provozem?

Ne. TSW101 je neřízený (unmanaged) switch, takže žádná konfigurace není potřeba — stačí zapojit kabely. Stav portů i napájení sledujete pomocí LED indikátorů.

Jaký typ kabelu a maximální délku mám použít pro připojení zařízení?

Použijte kabely Cat5e nebo Cat6 a držte se standardního limitu do 100 m mezi switchem a koncovým zařízením. Pro delší vzdálenosti zvažte media konvertor nebo optiku.

Je zařízení odolné vůči vodě a prachu?

Ne. TSW101 má stupeň ochrany IP30, tedy není navržen pro přímé vystavení vodě. Je však odolný vůči prachu a otřesům a funguje v teplotách −40 až +75 °C.
