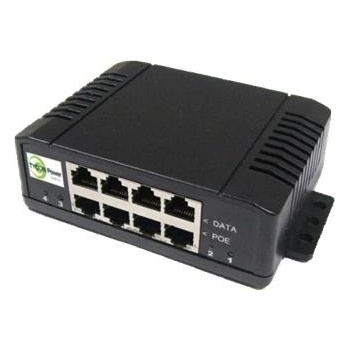

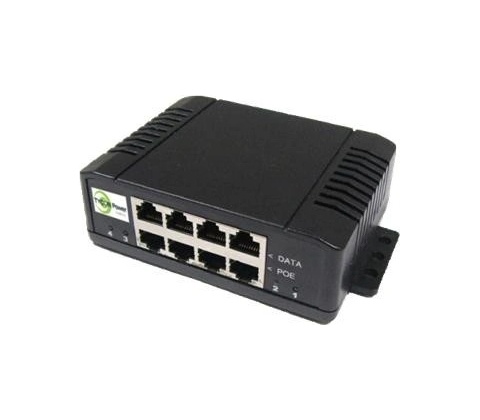

Tycon System TP-MS4x4

Kompaktní a tiché řešení pro napájení sítí: flexibilní nastavení napětí a spolehlivá ochrana pro až čtyři zařízení.

Tycon TP‑MS4x4 je kompaktní PoE injektor pro napájení až čtyř síťových zařízení s podporou Gigabit Ethernet. Nabízí 4× Gigabit PoE porty, možnost nastavit každému portu jiné napětí v rozsahu 12–57 V a dodává až 1 A na port. Díky ochranám proti přepětí, nadproudu a zkratu, průmyslovému provedení IP30+, montáži na DIN lištu a bezventilátorovému provozu je vhodný pro kamery a AP v náročném prostředí.

Výkonné a variabilní napájení

TP‑MS4x4 umožňuje napájet až čtyři zařízení současně s podporou passive PoE (4 pair). Každému portu můžete přiřadit jiné napětí v rozsahu 12–57 V, což usnadní kombinaci kamer, AP a dalších zařízení bez nutnosti samostatných injektorů.

Gigabitová konektivita

Zařízení nabízí 4× 1 Gb/s porty, které zajišťují plnou propustnost pro kamerové toky a bezdrátové přístupové body. Pro běžná nasazení dodržte doporučenou kabeláž (Cat5e/Cat6) a maximální délku linky 100 m pro stabilní přenos dat.

Odolnost a montáž v rozvaděči

Kompaktní tělo z plastu s průmyslovým krytím IP30+ a provozním rozsahem -30 °C až +60 °C umožňuje provoz v náročných podmínkách. Součástí je sada pro montáž na DIN lištu, takže instalace do rozvaděče je rychlá a čistá.

Bezpečnost napájení

Každý výstup má ochranu proti přepětí, nadproudu, podproudu a zkratu, čímž chrání připojená zařízení i zdroj. Díky těmto opatřením minimalizujete riziko poškození při chybné kabeláži nebo přetížení.

Klíčové vlastnosti

• 4× Gigabit Ethernet PoE porty s podporou 4‑pair (čtyřpinové napájení)
• Možnost nastavit 12–57 V na každý port zvlášť pomocí jumperů
• Až 1 A na port a ochrany proti přepětí, nadproudu, podproudu a zkratu
• Průmyslové, fanless provedení s montáží na DIN lištu (IP30+)

Důležité vědět

Vhodné použití:

• Na napájení IP kamer a AP — umožní kombinované napájení kamer a přístupových bodů v menších instalacích
• Pro tichý provoz v pracovně nebo obývacím pokoji — fanless konstrukce zajišťuje tichý provoz
• K nasazení v průmyslovém rozvaděči — průmyslové provedení a DIN montáž usnadní integraci

Limity:

• Není vhodné pro napájení velkého množství zařízení — PoE budget omezuje počet napájených zařízení, proto plánujte součet proudových odběrů před instalací.
• Není vhodné pro pokročilé řízení sítě — zařízení je bez správy (unmanaged), takže neumožňuje VLAN, QoS ani monitorování provozu.
• Nenahrazuje router — nepřidává směrovací ani NAT funkce, proto nezvládne úlohy routeru ve vaší síti.
• Nenahrazuje WiFi access point — nevysílá Wi‑Fi, slouží pouze k napájení a přenosu dat.

Požadavky a doporučení:

• Montáž na DIN lištu — injektor je dodáván se sadou pro montáž na DIN lištu, připravte si místo v rozvaděči.
• Stabilní DC napájecí zdroj 12–57 V — musíte připojit externí zdroj v uvedeném rozsahu, není součástí balení.
• Kvalitní síťová kabeláž (Cat5e/Cat6) a dodržení 100 m limitu — pro gigabitový provoz a spolehlivé PoE dodržte doporučené standardy kabeláže.

Varování:

• Používejte odpovídající napájecí napětí — injektor nemá vestavěné DC/DC měniče, při použití nesprávného napětí hrozí poškození zařízení.
• Kombinování vysokopříkonových zařízení — připojení více zařízení s vysokým odběrem může překročit dostupný PoE budget a vést k nedostatečnému napájení.
• Zkontrolujte polarity a jumpery před zapojením — chybné nastavení výstupního napětí na portu může poškodit připojené zařízení.

Často kladené otázky

Je Tycon TP‑MS4x4 vhodný pro napájení IP kamer?

Ano. Tycon TP‑MS4x4 je určený právě pro napájení IP kamer a Wi‑Fi AP: nabízí 4× Gigabit PoE porty a možnost nastavit napětí na každém portu, takže pokryjete běžné kamery i access pointy v menších instalacích.

Kolik napětí lze nastavit na portu?

Na každý port můžete nastavit výstupní napětí v rozsahu 12–57 V. Nastavení se provádí pomocí přepínačů (jumperů) na zařízení, takže můžete kombinovat napájení 12/24/48V zařízení z jednoho injektoru.

Musím dokoupit napájecí zdroj, nebo je v balení?

Zdroje není součástí balení, musíte je dokoupit. TP‑MS4x4 nemá vestavěné DC/DC měniče, proto k napájení napojíte externí DC zdroj v rozsahu 12–57 V a jumpery zvolíte, který port dostane které napětí.

Je v balení montážní sada na DIN lištu?

Ano. V balení najdete sadu pro montáž na DIN lištu a LED indikátory pro každý port. To umožní čistou instalaci v rozvaděči a jednoduchou diagnostiku napájení přímo na místě.

Vydrží provoz bez ventilátoru v náročném prostředí?

Ano. Díky bezventilátorovému provedení a průmyslovému rozsahu teplot -30 °C až +60 °C zařízení funguje i v náročnějším prostředí a zároveň je tiché pro provoz v kanceláři nebo obývacím pokoji.

Co když chci napájet zařízení s vysokým příkonem?

Pokud zařízení vyžaduje vyšší příkon, plánujte napájení individuálně: TP‑MS4x4 má PoE budget, takže pro vysokopříkonová zařízení použijte zdroje s odpovídajícím výkonem nebo PoE+/++ řešení; v opačném případě nemusí být zařízení plně napájeno.
